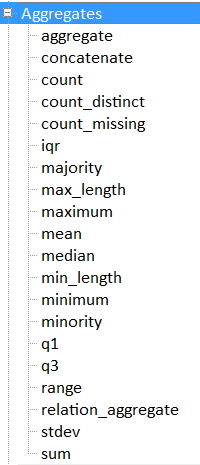

In questo articolo vedremo come sfruttare al meglio alcune nuove features della QGIS 2.16, in particolare la nuova categoria di funzioni che vanno sotto il nome di aggregates, queste nuova feature contiene molte funzioni di aggregazione tra cui quelle che useremo in questo esempio (relation_aggregate, concatenate), queste funzioni sono disponibili sia nel calcolatore di campi che nel costruttore di espressioni:

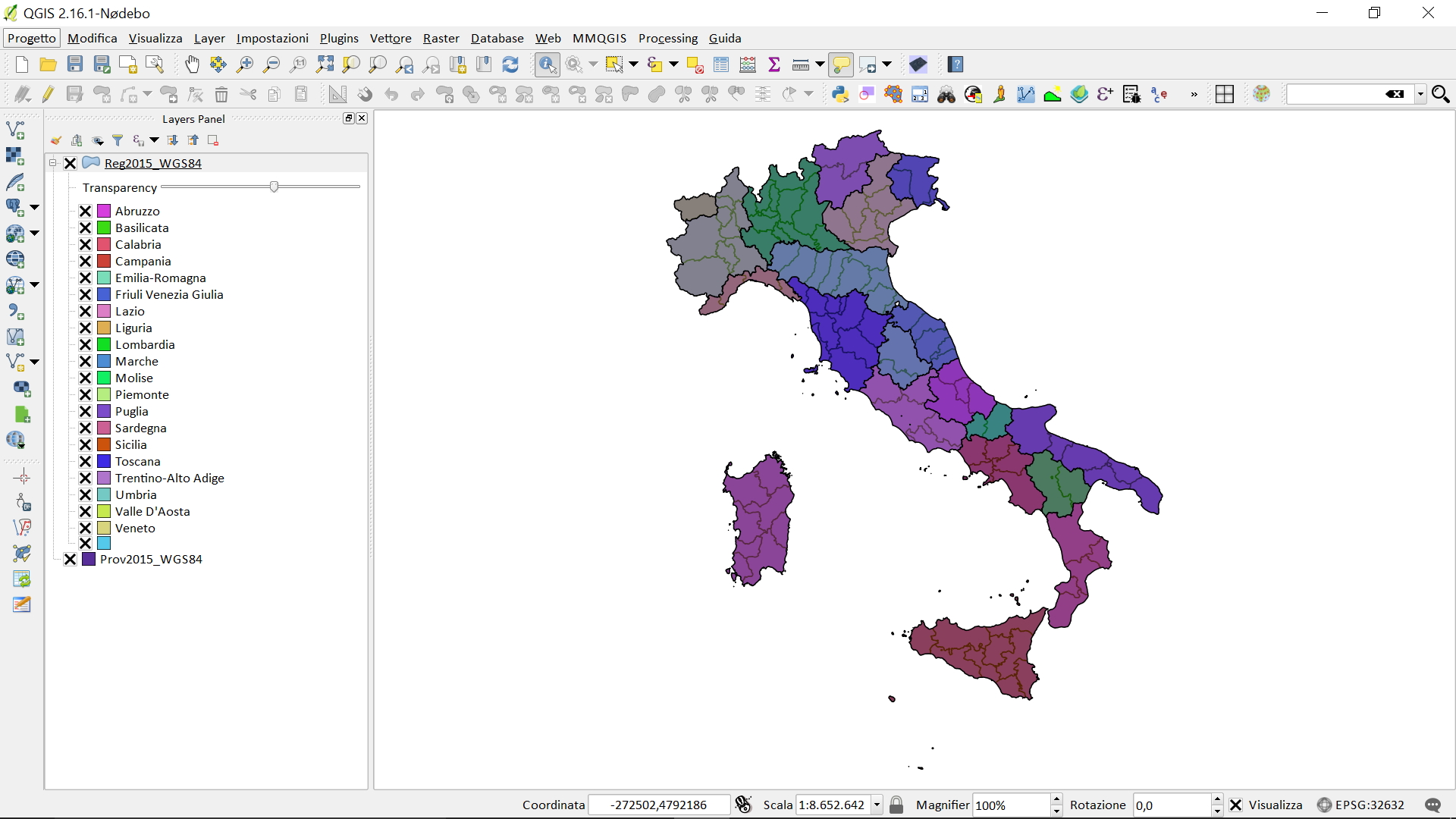

immaginiamo di voler etichettare le 20 regioni italiane con le relative province in modo tale da leggere, regione per regione, il numero di province e i nomi delle province stesse.
Ingredienti:
- vettore delle regioni italiane ( 20 righe);
- vettore delle province italiane (110 righe);

i due vettori possono essere messi in relazione (1:n) tra loro tramite il campo comune ‘cod_reg‘, quindi iniziamo con il creare la relazione a livello di progetto:

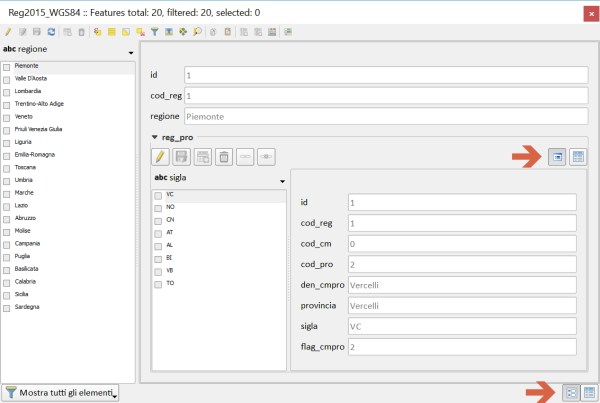

per visualizzare la relazione occorre impostare la modalità ‘modulo‘ nella tabella degli attributi del vettore ‘regioni‘: (nome della realzione ‘reg_pro’)

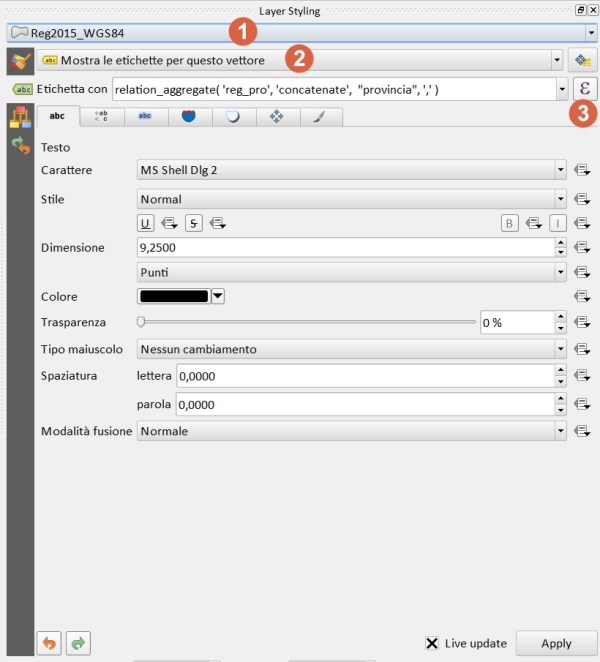

per creare l’etichetta sul layer ‘regioni’ cliccare F7 si aprirà la nuovissima styling dock: selezioniamo le etichette e avviamo il costruttore di espressioni tramite l’icona epsilon (3):

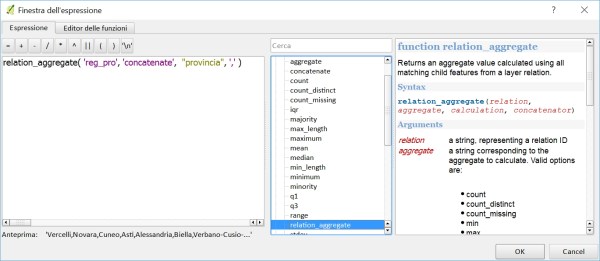

ecco la finestra espressione:

scriviamo la seguente formula:
relation_aggregate( ‘reg_pro’, ‘concatenate’, “provincia”, ‘,’ )
che ci permette di ottenere il risultato desiderato:

note finali: queste nuove caratteristiche introdotte in QGIS 2.16 lo rendono unico nel panorama dei GIS Descktop Open Source e non. Per la prima volta è possibile usare le funzioni di aggregazione anche sulle relazioni tra tabelle attributi senza far uso di database con estensione spaziale come Spatialite o PostGIS.
video demo:
