QGIS: allinea raster (raster alignment tool)

Questo nuovo strumento in biblioteca qgis_analysis (novità di QGIS 2.12 Lyon) è in grado di richiedere diversi raster come input e:

riproiettare allo stesso CRS;
ricampionare alla stessa dimensione della cella e offset nella griglia;
clip a una regione di interesse;
ridimensionare i valori quando richiesto;

Questa caratteristica è stata sviluppata da: Martin Dobias Lutra Consulting sul subappalto per Kartoza.

Questa caratteristica è stata finanziata da: DFAT per il progetto di InaSAFE.

L’idea è quella di aggiungere il supporto per l’allineamento di raster a QGIS. Con l’allineamento del raster si intende che vari strati raster vengono ricampionate a un sistema di coordinate di riferimento comune, avente le stesse dimensioni dell’immagine, le dimensioni dei pixel e i pixel sono perfettamente allineati tra i singoli strati raster.

Questa nuova caratteristica si trova nel menù Raster => Allinea raster…

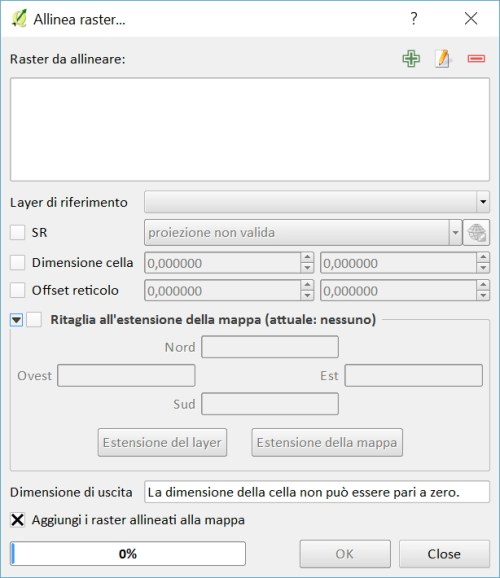

Immagine 22 — finestra di dialogo Allinea raster…

cliccando su + (aggiungi raster):

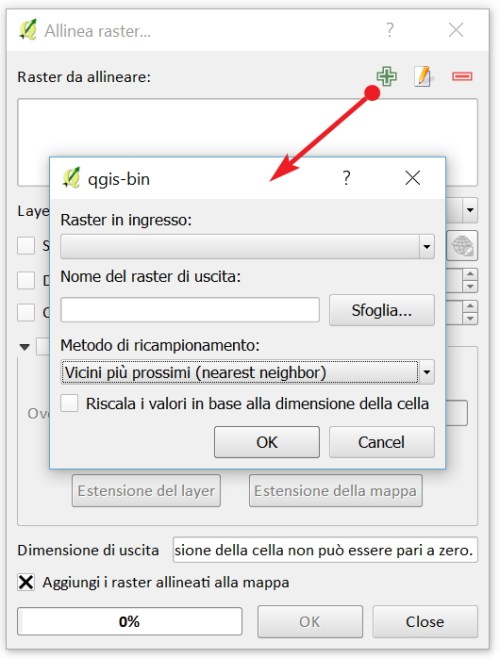

Immagine 23 — finestra dialogo aggiungi raster (+)

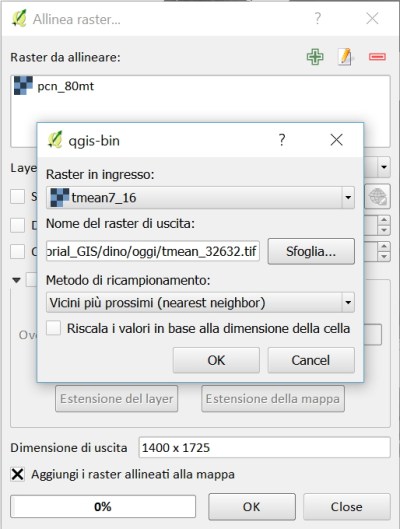

per poter utilizzare questo tool occorre che i raster siano caricati in QGIS; compariranno nella finestra a discesa (Raster in ingresso), per ogni raster aggiunto occorre definire un nome di uscita e definire il metodo di ricampionamento; infine è possibile spuntare ‘riscala i valori in base alla dimensione della cella‘ se utile all ‘allineamento; questo va ripetuto per tutti i raster da allineare.

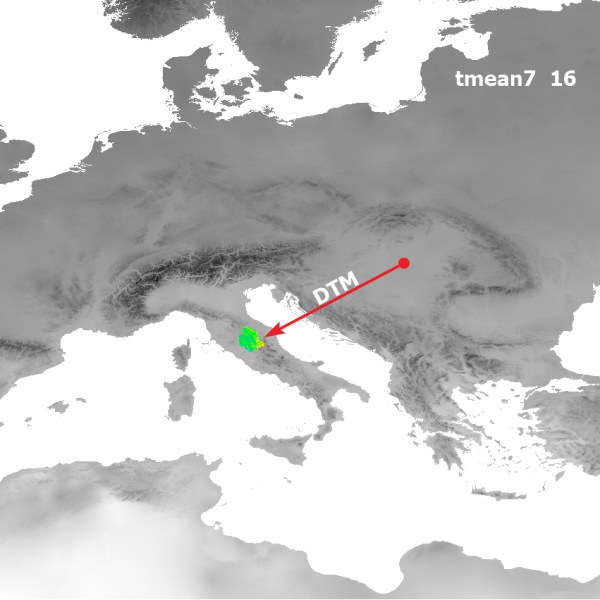

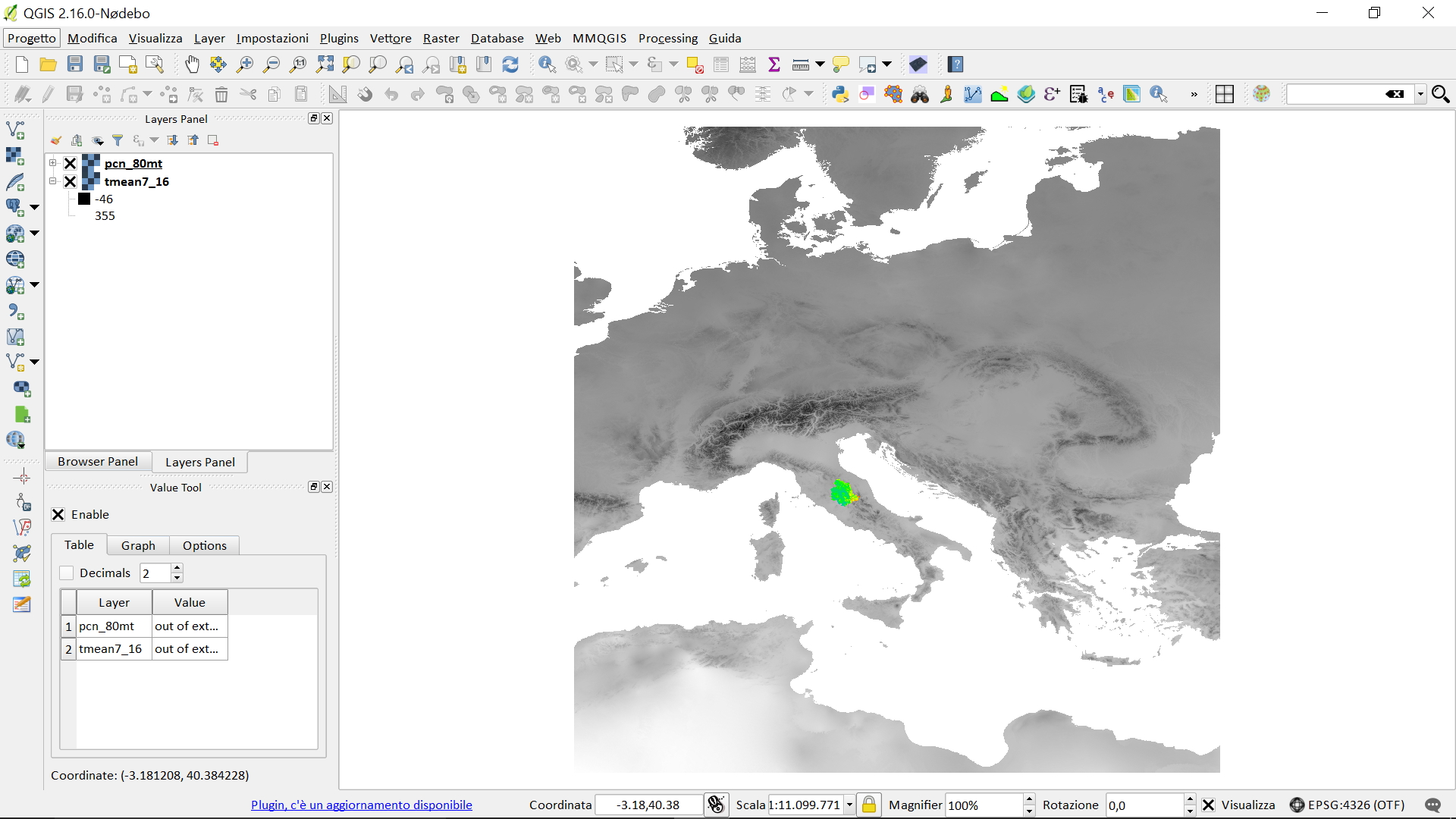

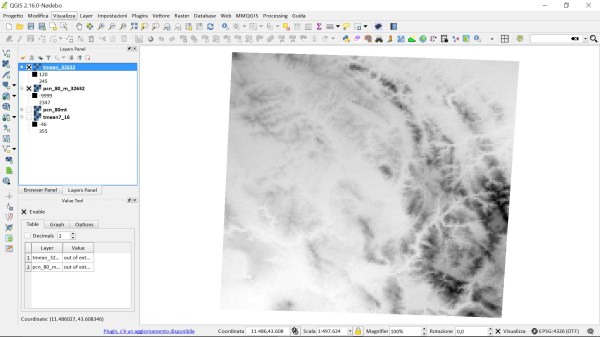

Per spiegare meglio il funzionamento prendiamo due raster completamente diversi per dimensione immagine, per dimensione pixel, per SR e per contenuto:

DTM 80 m/px – regione Umbria, ritagliato con i limiti regionali ISTAT, EPSG 32632;
tmean7_16 Europa (temperatura media europea) EPSG 4326, pixel 30 arc-seconds, cioè circa 1000 m/px;
