In un noto Forum ho letto questa interessante domanda:
Salve a tutti,
vorrei costruire una mappa costituita da un pattern di grafici a torta, come nell’immagine in allegato. Le “torte” restituiscono i valori in percentuale dell’uso del suolo di un area di 1 km quadrato.
Per risolvere il quesito occorre:
- lo shapefile dell’uso del suolo, è possibile scaricarlo in formato poligonale dal PCN attraverso il servizio WFS di QGIS;
- una griglia con maglia quadrata di 1.000 m;

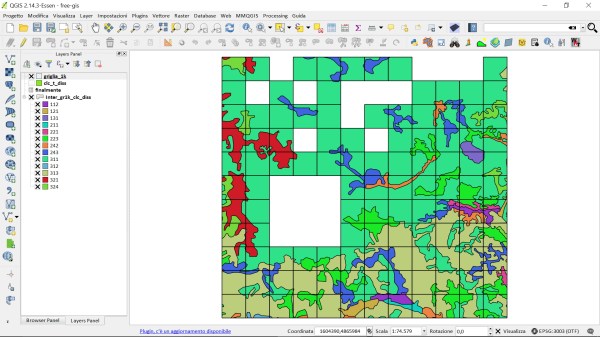

dopo aver stabilito un’area per il download della clc (uso del suolo) ed effettuate tutte le operazioni necessarie (download e taglio), ho creo una griglia quadrata di maglia 1 km e successivamente ho realizzo una intersezione tra la griglia e l’uso del suolo, ottenendo:
fin qui sono i dati iniziali del quesito.

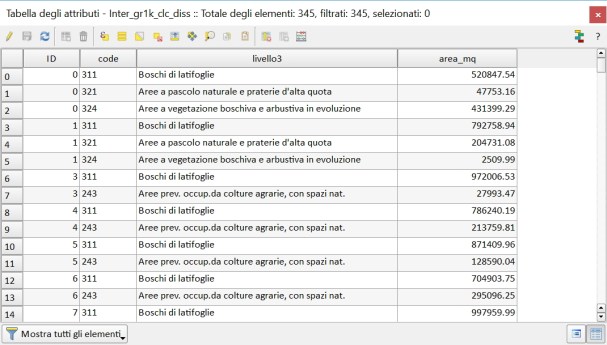

In QGIS è possibile creare dei grafici (a torta o istogrammi) ma occorre che i dati siano ben strutturati, di seguito la tabella degli attributi dell’intersezione tra griglia e uso del suolo:
- ID rappresenta l’identificativo univoco della griglia 1k;
- code rappresenta il codice del uso del suolo;
- livello3 rappresenta la descrizione dell’uso del suolo;
- area_mq rappresenta l’area della porzione di clc ricadente in ogni cella di 1k; è stata aggiunta successivamente all’intersezione;
come è possibile notare, sia dalla tabella che dallo screenshot, in ogni cella 1k è possibile trovare più volte lo stesso uso del suolo; inoltre, dalla tabella si nota anche che l’ID è ripetuta tante volte quante sono le clc che vi ricadono, quindi, questa tabella NON è ben strutturata ai fini della rappresentazione tramite diagrammi, occorre necessariamente modificarla.

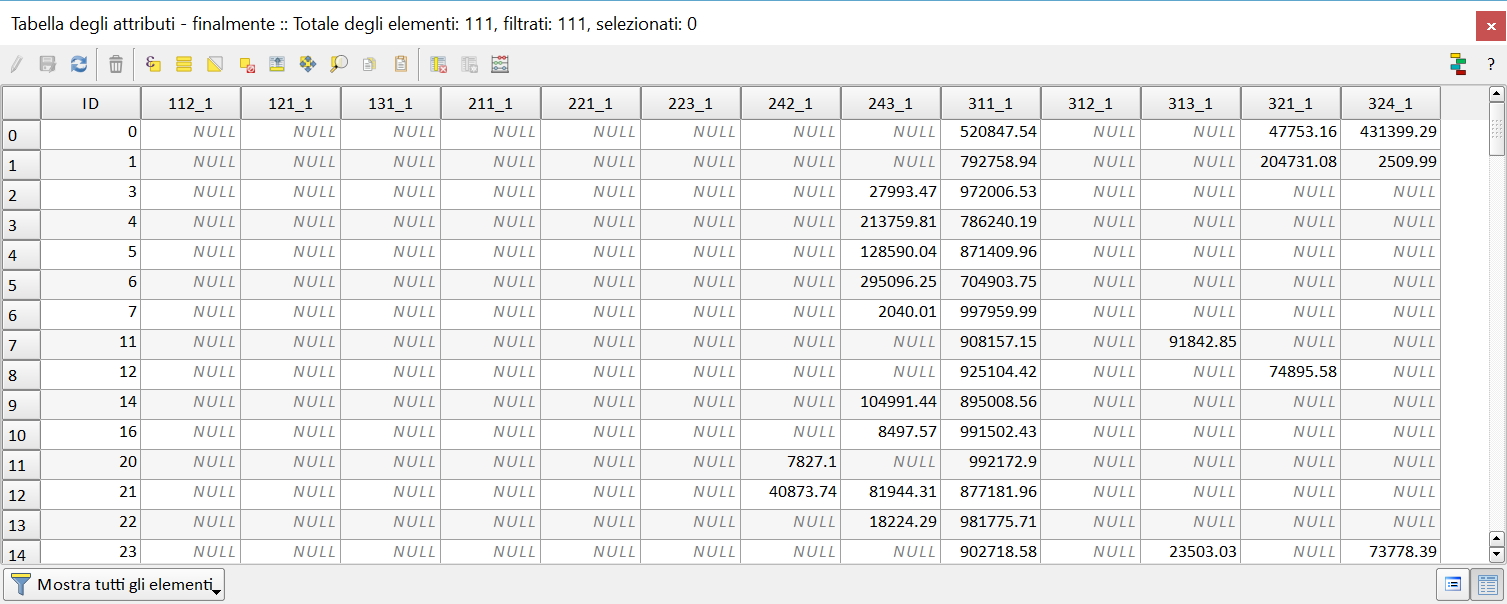

Per realizzare diagrammi a torta è necessario che i dati da rappresentare stiano nello stesso record (e non nella stessa colonna), quindi dobbiamo modificare la tabella in modo tale che l’ID compaia una sola volta e sullo stesso record devono comparire le aree delle clc che vi ricadono, ovvero:
la tabella di sopra è il risultato ottimale per l’uso tramite i diagrammi; vediamo come ottenerla:
la tabella di sopra è la tabella PIVOT della tabella degli attributi dello shapefile intersezione: dove compare l’ID univoco delle celle 1k (non ripetuto) e per ogni ID compaiono tutte le aree delle clc che vi ricadono; questa è la condizione ideale per rispondere al quesito iniziale.

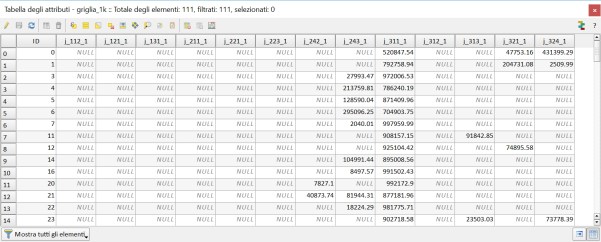

Basta, ora, fare un semplice join (campo unione ID) tra la griglia 1k e la tabella PIVOT, successivamente creare i diagrammi a torta:

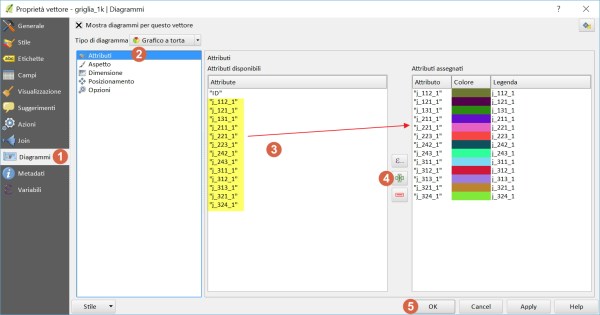

per creare i grafici a torta, da proprietà layer griglia 1k selezionare tab Diagrammi:

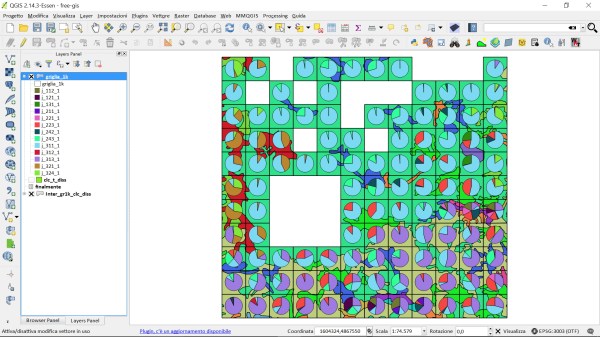

risultato finale:
note finali: per ottenere la tabella PIVOT è stato utilizzato il foglio elettronico di Google Drive che è gratis, semplice da usare e molto potente. La tabella PIVOT è possibile realizzarla anche con il plugin GroupStats oppure con SQL, dopo aver importato la tabella intersezione in un DB (Spatialite o PostegreSQL), ma è notevolmente più complesso.
video: (canale Youtube)
Buon lavoro!!!
