Software usati

• SpatiaLite 5.0 e le sue incredibile funzioni spaziali.
• Per la visualizzazione ho usato QGIS 3.16 Hannover.

Osservazioni

• nello script SQL utilizzerò la funzione ST_Cutter() che sfrutta le chiavi primarie delle geo-tabelle, quindi è necessario crearle tramite definizione diretta dei campi, e definire una primary key per ogni tabella;
• uso sempre DROP TABLE IF EXISTS "nomeTabella"; ad inizio processo, perché se la tabella che sto creando esistesse già del database, verrebbe cancellata e non mi segnalerebbe errore (IF EXISTS);
• uso sempre CastToMultiPolygon(geometry) sulla geometria per lavorare o forzare sempre il tipo di geometria come MultiPolygon;
• quando creo una nuova geo-tabella, va aggiunto SELECT AddGeometryColumn ('nomeTabella','nomeCampoGeom',EPSG,'tipoGeometria','dimensione');
• quando rigenero una geo-tabella, va aggiunto SELECT RecoverGeometryColumn('nomeTabella','nomeCampoGeom',EPSG,'tipoGeometria','dimensione');

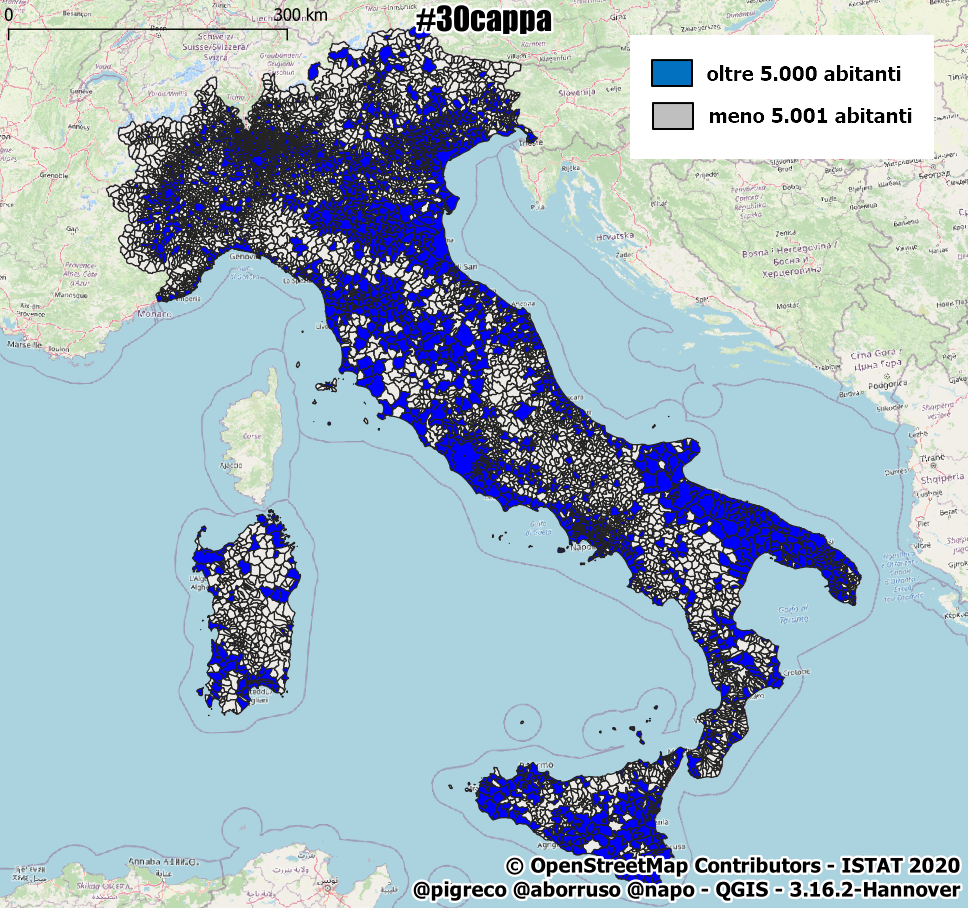

Limiti amministrativi comunali

Shapefile ISTAT al 01/01/2020 con aggiunto il campo abitanti (01/01/2020), il processo è spiegato nel post di Andrea Borruso; non è un processo molto complesso, ma occorre una pulizia preventiva del dataset.

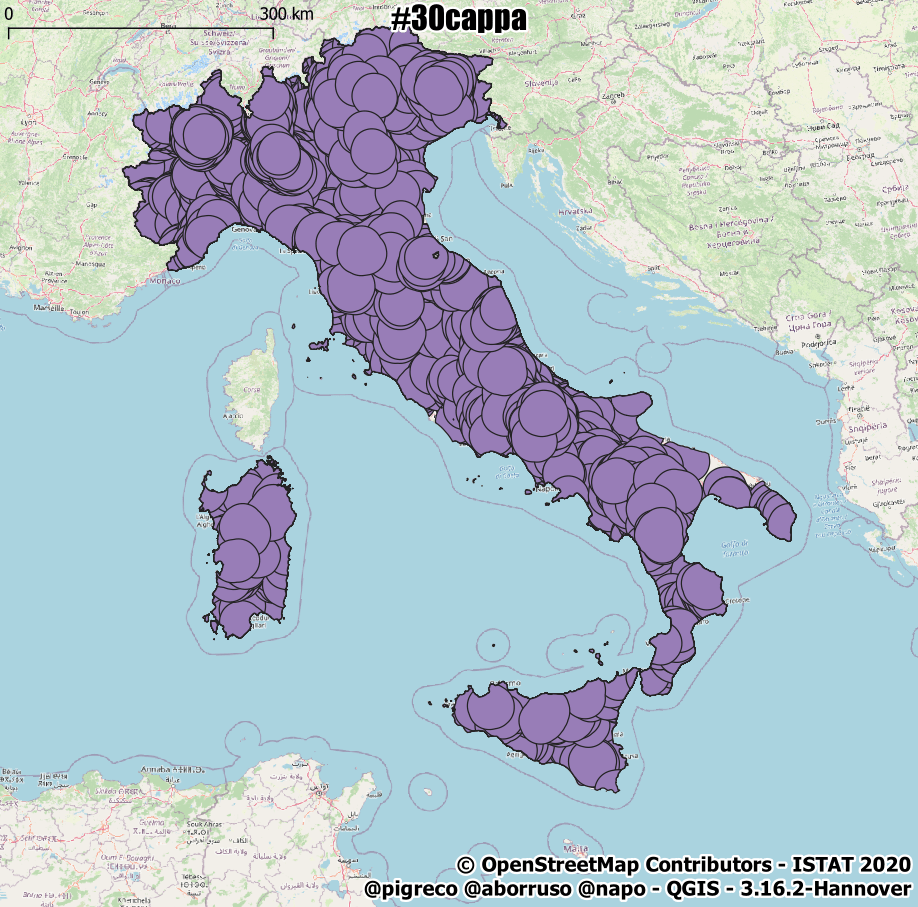

Creo Buffer di 30 km

sui comuni con popolazione <= 5.000 (è uno dei requisiti del Decreto)

-- crea tabella - buffer da 30 km su comuni da 5k
DROP TABLE IF EXISTS "b30k_comuni5k"; -- se esiste cancella la tabella
CREATE TABLE "b30k_comuni5k"
      ('pk_uid' integer PRIMARY KEY autoincrement NOT NULL,'pro_com_t' text);
-- aggiunge campo geom, fissa EPSG, tipo di geometria e dimensione
SELECT AddGeometryColumn ('b30k_comuni5k','geom',32632,'MULTIPOLYGON','XY');
-- popola la tabella con abitanti minori di 5001
INSERT INTO "b30k_comuni5k"
(pk_uid, pro_com_t, geom)
SELECT pk_uid, pro_com_t, CastToMultiPolygon(ST_Buffer (geom,30000)) AS geom
FROM (SELECT pk_uid,pro_com_t, geom
      FROM "Com01012020_g_WGS84"
      WHERE abitanti <=5000); -- condizione sulla popolazione

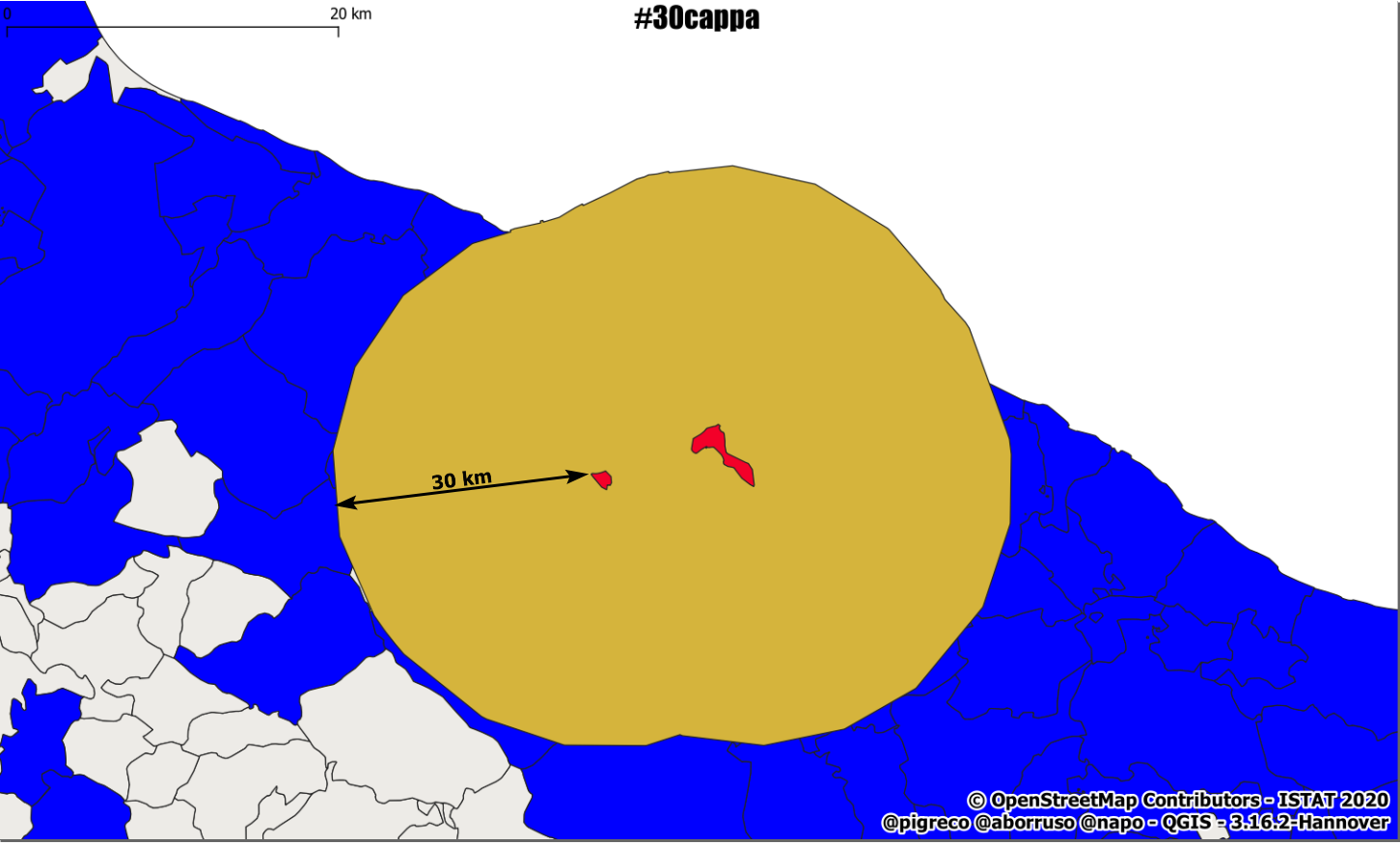

ci sono alcuni comuni con enclave e quindi il buffer sarà come illustrato sotto:

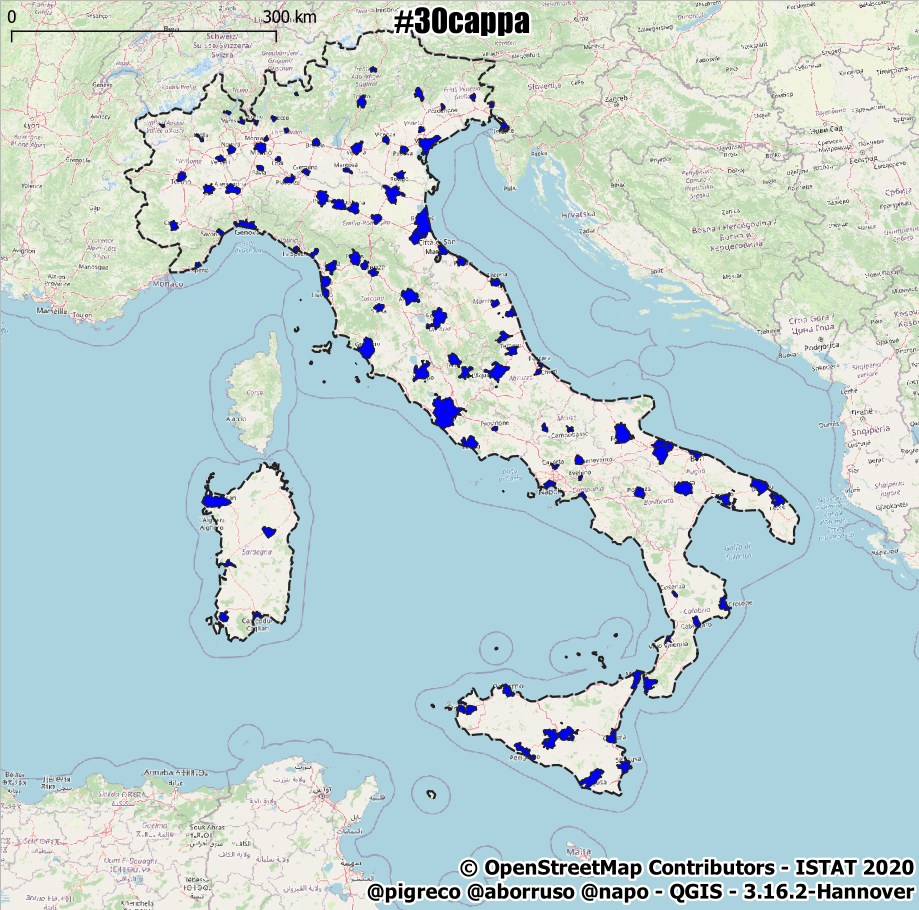

Estraggo i soli capoluoghi di provincia

la condizione è sul campo CC_UTS della tabella attributi dello shapefile Comuni, che ha solo due valori 1, 0; serviranno successivamente per tagliare i buffer da 30 km

-- crea tabella - capoluoghi di provincia
DROP TABLE IF EXISTS "capoluoghi_prov";
CREATE TABLE "capoluoghi_prov"
      ("pk_uid" integer PRIMARY KEY autoincrement NOT NULL,"pro_com_t" text);
-- aggiunge campo geom, fissa EPSG, tipo di geometria e dimensione
SELECT AddGeometryColumn ('capoluoghi_prov','geom',32632,'MULTIPOLYGON','XY');
-- popola la tabella
INSERT INTO "capoluoghi_prov"
(pk_uid, pro_com_t, geom)
SELECT pk_uid, pro_com_t, geom
FROM (SELECT pk_uid,pro_com_t,geom
      FROM "Com01012020_g_WGS84"
      WHERE cc_uts != 0); -- condizione sui capoluoghi di provincia

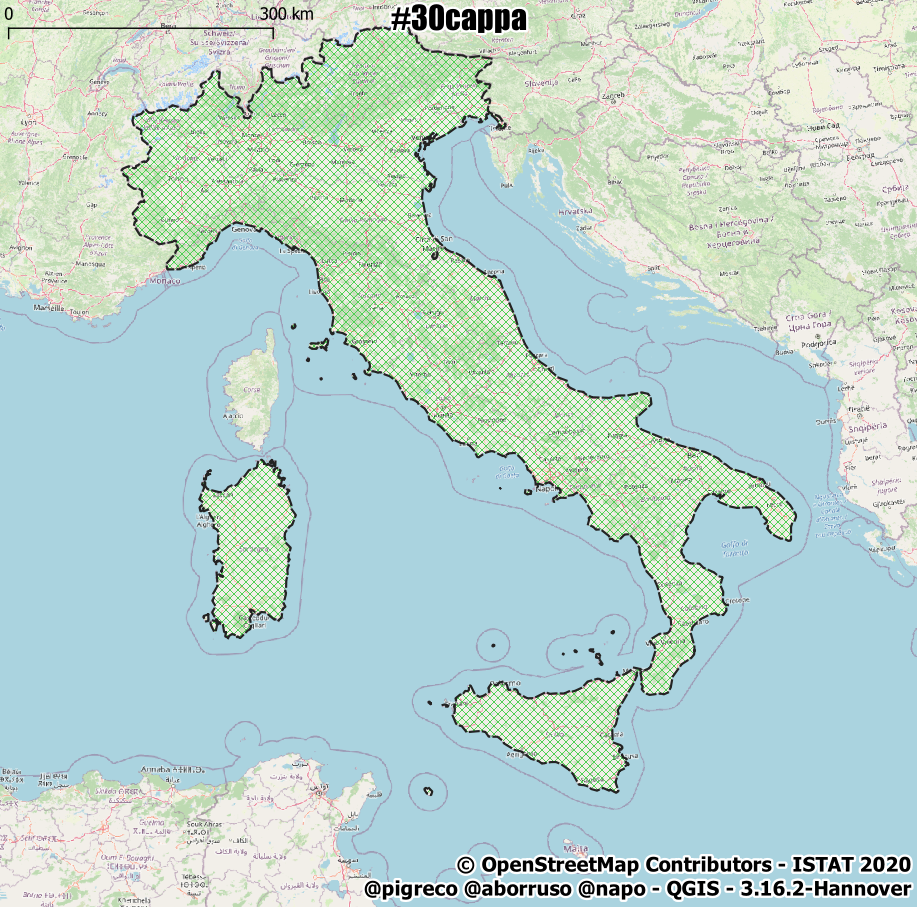

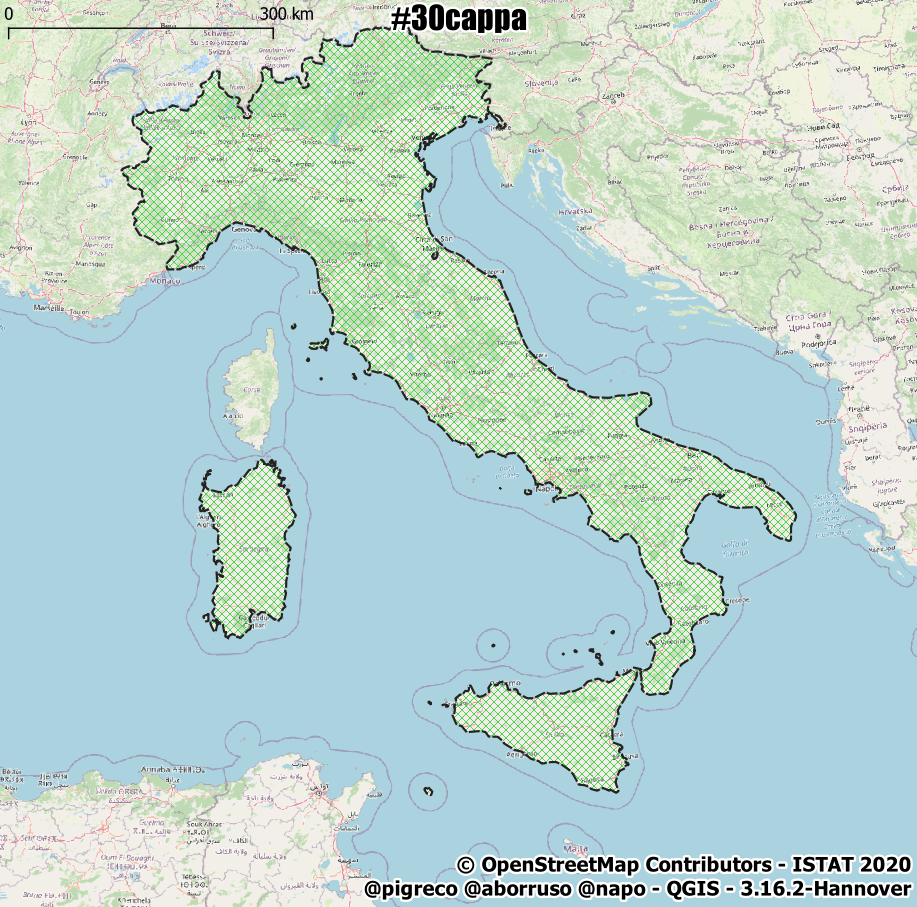

Unisco tutti i comuni

servirà successivamente per ritagliare i buffer con i limiti dell’italico stivale.

Per creare questa tabella preferisco farlo come aggiornamento e quindi utilizzo UPDATE.

-- crea tabella temporanea unendo tutti i comuni
DROP TABLE IF EXISTS "tmp_italia";
CREATE TABLE "tmp_italia"
      ("pk_uid" INTEGER PRIMARY KEY);
-- aggiunge campo geom, fissa EPSG, tipo di geometria e dimensione
SELECT AddGeometryColumn ('tmp_italia','geom',32632,'MULTIPOLYGON','XY');
-- popola la tabella
INSERT INTO "tmp_italia" VALUES (1,NULL);
-- aggiorna tabella
UPDATE "tmp_italia" SET geom =
      (SELECT CastToMultiPolygon(ST_Union(geom)) AS geom
       FROM "Com01012020_g_WGS84")
       WHERE  pk_uid = 1;

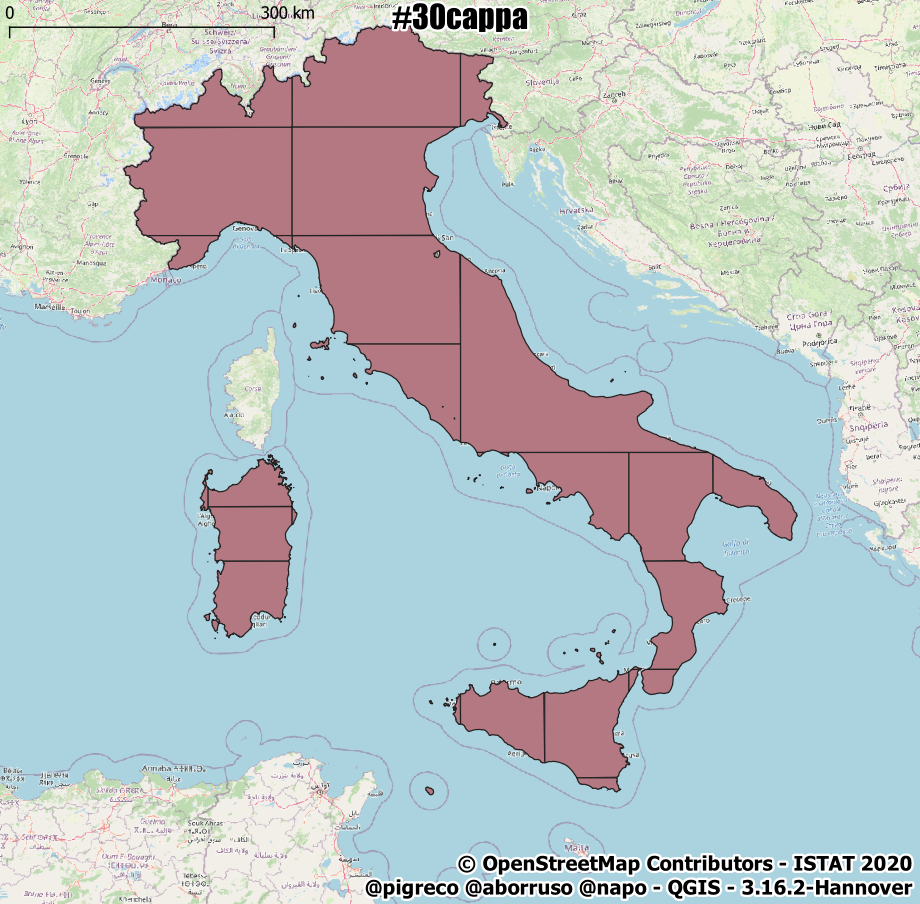

Suddivido lo stivale

la suddivisione evita lunghi tempi di analisi (vale per grandi poligoni); la funzione è presente da SpatiaLite 5, suddivide un poligono a partire dal numero di nodi indicati come argomento:

• ST_Subdivide(geom,2048): richiede il nome del campo geometrico e il numero di nodi, più grande è il numero meno suddivisioni farà;
• in questo caso occorre recuperare la geometria tramite: SELECT RecoverGeometryColumn('nomeTabella','nomeTabellaGeometria',EPSG,'tipoGeometria','dimensione');, per maggiori info, vedi riferimenti a fine post;
• la funzione restituisce unica feature, quindi se la geometria di input fosse un Polygon restituirebbe un Multipolygon;

-- suddivide l'intero poligono nazionale
DROP TABLE IF EXISTS "italia_subd";
CREATE TABLE "italia_subd" AS
SELECT ST_Subdivide(geom,2048) AS geom FROM "tmp_italia";
-- recupero la geometria
SELECT RecoverGeometryColumn('italia_subd','geom',32632,'MULTIPOLYGON','XY');

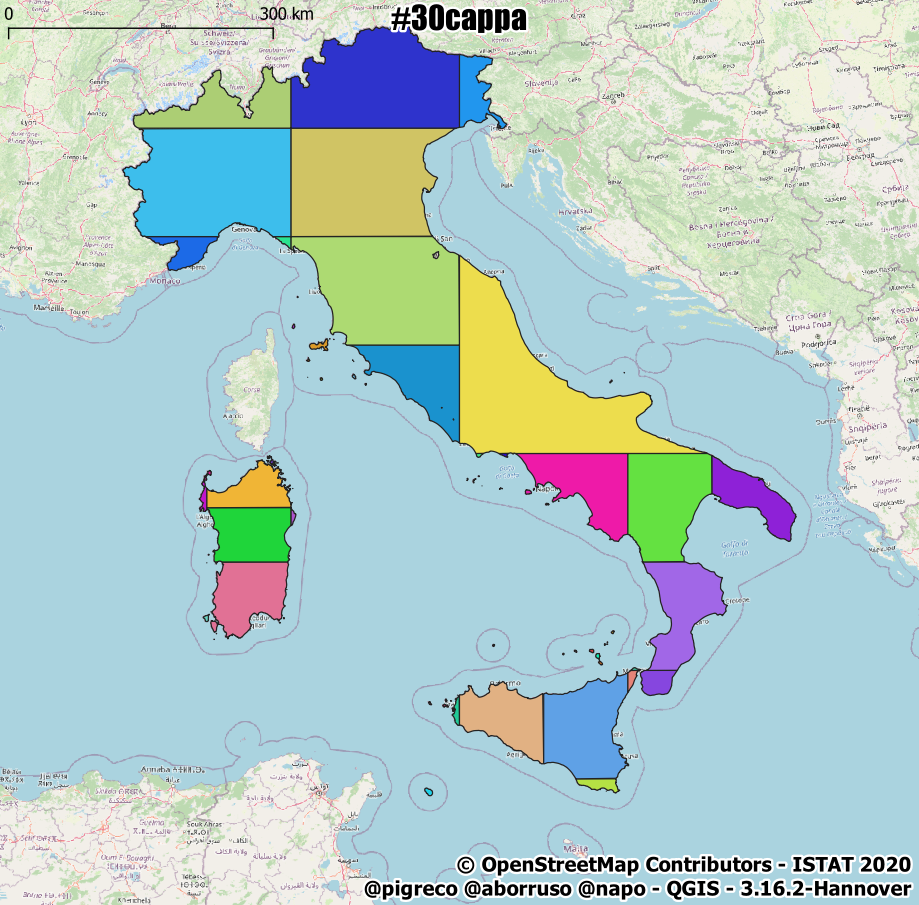

Estraggo le parti elementari

come detto sopra, la suddivisione crea unica feature e quindi occorre esploderla nelle sue parti elementari usando:

• SELECT ElementaryGeometries( 'nomeTabellaInput','nomeCampo Geometry', 'nomeTabellaOutput', 'chiavePrimariaTabella', 'chiavePrimariaTabellaInput', 1 )

-- estrae i poligoni elementari del poligono nazionale
SELECT ElementaryGeometries( 'italia_subd',
                             'geom',
                             'italia_subd_elem',
                             'pk_elem',
                             'out_multi_id', 1 ) as num;

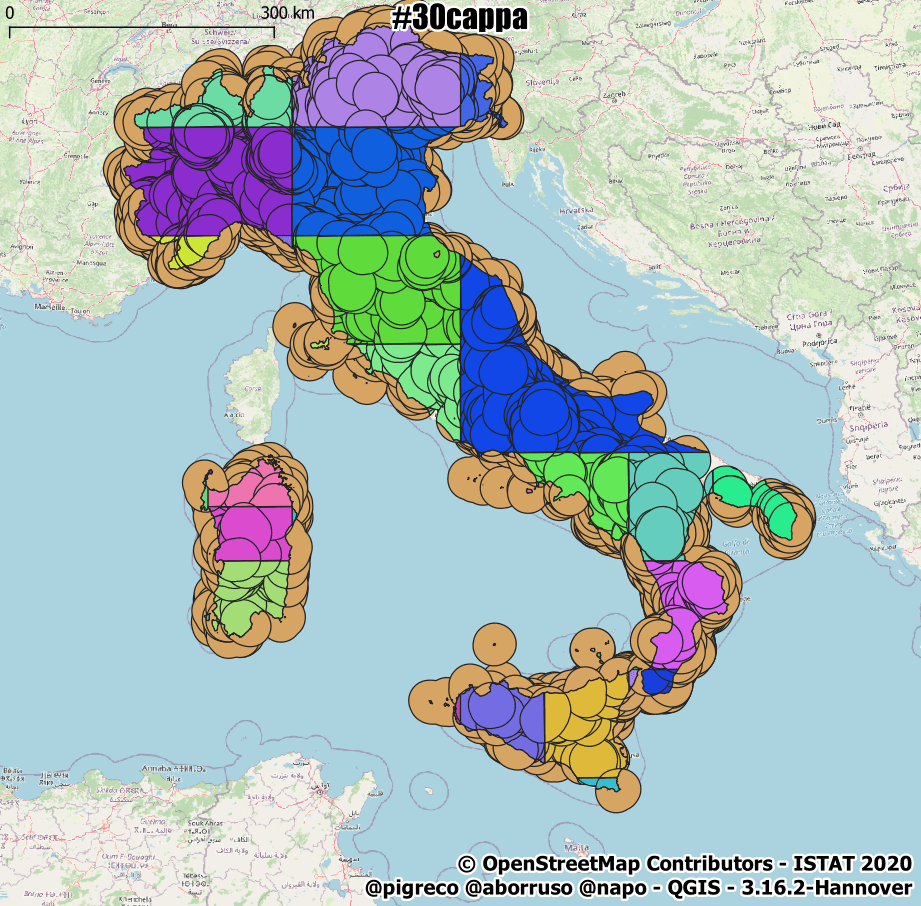

Taglio i buffer da 30 km

con l’Italia suddivisa a pezzi: per il taglio (topologico) utilizzo ST_Cutter(), una funzione presente a partire dalla versione 4.4 di SpatiaLite: la funzione vuole una geo-tabelle come input e un’altra geo-tabella da usare come lama per il taglio:

• SELECT ST_Cutter(NULL, 'nomeTabellaInput', NULL, NULL, 'nomeTabellaLAMA', NULL, 'nomeTabellaOutput', 1, 1); per maggiori info, vedi riferimenti a fine post.

-- taglia i buffer secondo il vettore dato
SELECT ST_Cutter(NULL, 'b30k_comuni5k', NULL, NULL, 'italia_subd_elem', NULL, 'b30k_com5k_italy_subd_elem', 1, 1);

Ricompongo i pezzi

fondo (ST_Union()) i buffer da 30 km tagliati in precedenza, il valore NULL indica che l’elemento è fuori dalla lama e quindi li scartiamo (WHERE "blade_italia_subd_elem_pk_elem" is NOT NULL)

<img src="./imgs/img_071.png" width="600">

-- ricompone i pezzi - ricorda che pk_uid si riferisce alla tabella comuni 'Com01012020_g_WGS84'
DROP TABLE IF EXISTS "b30k_com5k_italy";
CREATE TABLE "b30k_com5k_italy"
      ("pk_uid" INTEGER PRIMARY KEY);
-- aggiunge campo geom, fissa EPSG, tipo di geometria e dimensione
SELECT AddGeometryColumn ('b30k_com5k_italy','geom',32632,'MULTIPOLYGON','XY');
INSERT INTO "b30k_com5k_italy"
(pk_uid,geom)
SELECT k."input_b30k_comuni5k_pk_uid" AS pk_uid, k.geom
FROM (SELECT "input_b30k_comuni5k_pk_uid", "blade_italia_subd_elem_pk_elem", CastToMultiPolygon(ST_Union("geom")) AS geom
      FROM "b30k_com5k_italy_subd_elem"
      WHERE "blade_italia_subd_elem_pk_elem" is NOT NULL -- scarta gli elementi NULL
      GROUP BY "input_b30k_comuni5k_pk_uid") k;
-- recupero la geometria
SELECT RecoverGeometryColumn('b30k_com5k_italy','geom',32632,'MULTIPOLYGON','XY');

Taglio i buffer

dai buffer 30 km sagomati con lo stivale, taglio i capoluoghi di provincia

-- taglia i buffer sagomati con lo stivale secondo il vettore dei capoluoghi
SELECT ST_Cutter(NULL, 'b30k_com5k_italy', NULL, NULL, 'capoluoghi_prov', NULL, 'b30k_com5k_italy_subd_elem_capolp', 1, 1);

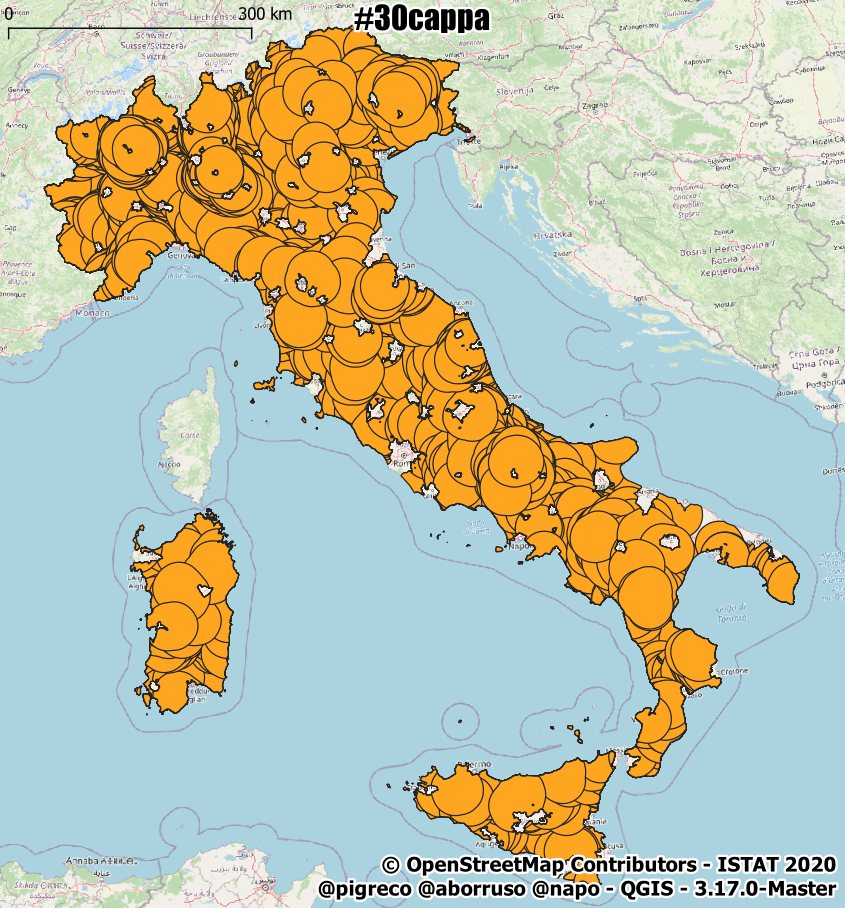

Ricompongo i pezzi

buco e pulisco i buffer (WHERE "blade_capoluoghi_prov_pk_uid" IS NULL AND ST_Area(geom) > 1) e li fondo (ST_Union("geom")) secondo il criterio usato sopra:

<img src="./imgs/img_091.png" width="600">

-- ricompone i pezzi - ricorda che pk_uid si riferisce alla tabella comuni 'Com01012020_g_WGS84'
DROP TABLE IF EXISTS "finale";
CREATE TABLE "finale"
      ("pk_uid" INTEGER PRIMARY KEY);
-- aggiunge campo geom, fissa EPSG, tipo di geometria e dimensione
SELECT AddGeometryColumn ('finale','geom',32632,'MULTIPOLYGON','XY');
INSERT INTO "finale"
(pk_uid,geom)
SELECT k."input_b30k_com5k_italy_pk_uid" AS pk_uid, k.geom
FROM (SELECT "input_b30k_com5k_italy_pk_uid", CastToMultiPolygon(ST_Union("geom")) AS geom
      FROM "b30k_com5k_italy_subd_elem_capolp"
      WHERE "blade_capoluoghi_prov_pk_uid" IS NULL AND ST_Area(geom) > 1 -- pulisco
      group by "input_b30k_com5k_italy_pk_uid") k;
SELECT RecoverGeometryColumn('finale','geom',32632,'MULTIPOLYGON','XY');

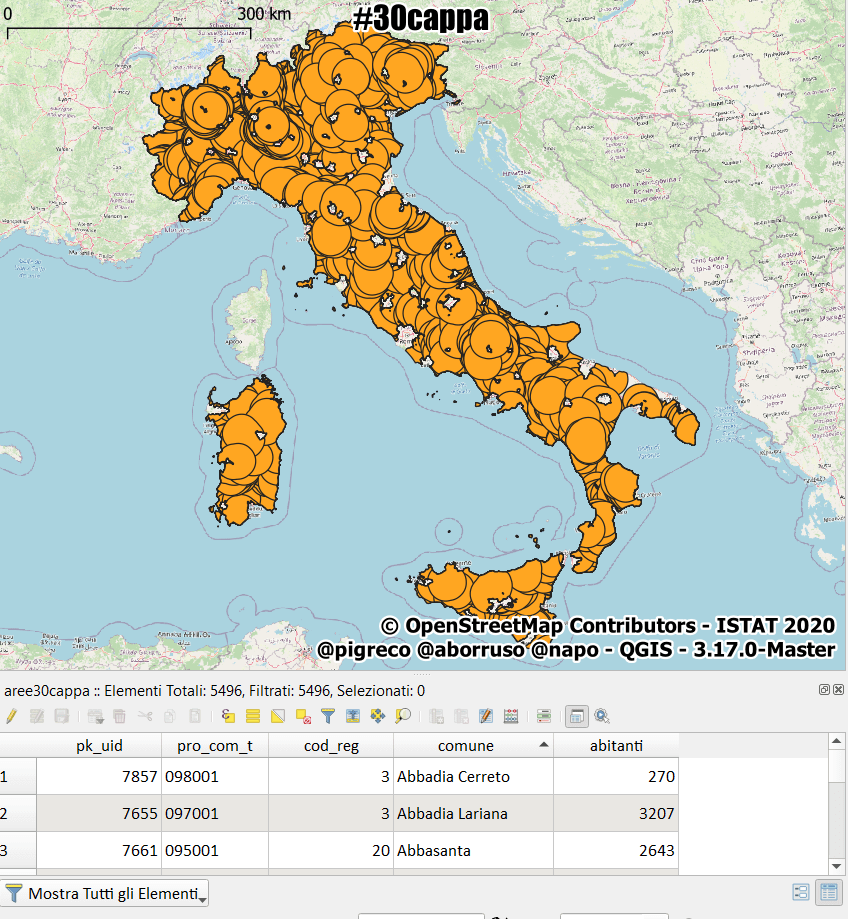

Associo i dati necessari

ricostruisco la tabella con i dati necessari

-- associa campo pro_com_t ed altri
DROP TABLE IF EXISTS "aree30cappa";
CREATE TABLE "aree30cappa" AS
SELECT f."pk_uid",c."pro_com_t",c."cod_reg",c."comune",c."abitanti",f."geom"
FROM "finale" f left join "Com01012020_g_WGS84" c USING ("pk_uid");
SELECT RecoverGeometryColumn('aree30cappa','geom',32632,'MULTIPOLYGON','XY');

Cancello le tabelle

il processo necessita di tabelle intermedie non più utili

-- cancella geotabelle inutili
DROP TABLE IF EXISTS "b30k_comuni5k";
DROP TABLE IF EXISTS "capoluoghi_prov";
DROP TABLE IF EXISTS "tmp_italia";
DROP TABLE IF EXISTS "italia_subd";
DROP TABLE IF EXISTS "italia_subd_elem";
DROP TABLE IF EXISTS "b30k_com5k_italy_subd_elem";
DROP TABLE IF EXISTS "b30k_com5k_italy";
DROP TABLE IF EXISTS "b30k_com5k_italy_subd_elem_capolp";
DROP TABLE IF EXISTS "finale";

Aggiorno statistiche del database e avvio ottimizzazione

-- aggiorno statistiche e VACUUM (nel mio vecchio laptop impiega circa 4 minuti)
--
SELECT UpdateLayerStatistics('aree30cappa');
VACUUM;

Riferimenti utili

• ST_Cutter : https://www.gaia-gis.it/fossil/libspatialite/wiki?name=ST_Cutter
• ST_Subdivide : https://www.gaia-gis.it/fossil/libspatialite/wiki?name=About+ST_Subdivide%28%29
• SpatiaLite : https://www.gaia-gis.it/fossil/libspatialite/index
• Download SpatiaLite_gui : http://www.gaia-gis.it/gaia-sins/windows-bin-NEXTGEN-amd64/
• CookBook 5 : https://www.gaia-gis.it/gaia-sins/spatialite-cookbook-5/index.html
• Funzioni SpatiaLite 5 : https://www.gaia-gis.it/gaia-sins/spatialite-sql-latest.html
• Popolazione ISTAT 2020 : http://demo.istat.it/pop2020/dati/comuni.zip
• confini delle unità amministrative a fini statistici : https://www.istat.it/storage/cartografia/confini_amministrativi/generalizzati/Limiti01012020_g.zip
• QGIS : https://www.qgis.org/it/site/
• ScriptSQL : https://github.com/ondata/30cappa/blob/main/script/QGIS/scriptSQL/script_ottimizzato.sql
