REPORT QGIS: UN ESEMPIO AVANZATO

L’atlas di QGIS permette di creare una stampa in serie definendo un SOLO vettore di copertura. I Report di QGIS permettono di usare un numero non ben precisato di vettori di copertura e quindi di creare una articolata stampa in serie, unico requisito richiesto è che i vari vettori abbiano un campo comune oppure che si utilizzino vettori sovrapposti.

Il miglior modo per spiegare i report è facendo un esempio: realizzare una stampa in serie utilizzando due vettore di copertura: le regioni ISTAT e le province ISTAT (avrei potuto aggiungere un terzo vettore con i comuni ISTAT) ed esportare in PDF.

Il primo vettore di coperture creerà tante pagine quante sono le regioni e il secondo creerà tante pagine quante sono le province, ma questi due vettori sono tra loro legati dal campo COD_REG (è un legame che interpreta QGIS e i report, non occorre far altro) che ci permetterà di incrociare le pagine delle regioni con quelle delle province. Naturalmente è possibile aggiungere altre pagine come l’intestazione o il piè di pagina, ma questo è descritto nel mio primo blog post sui report.

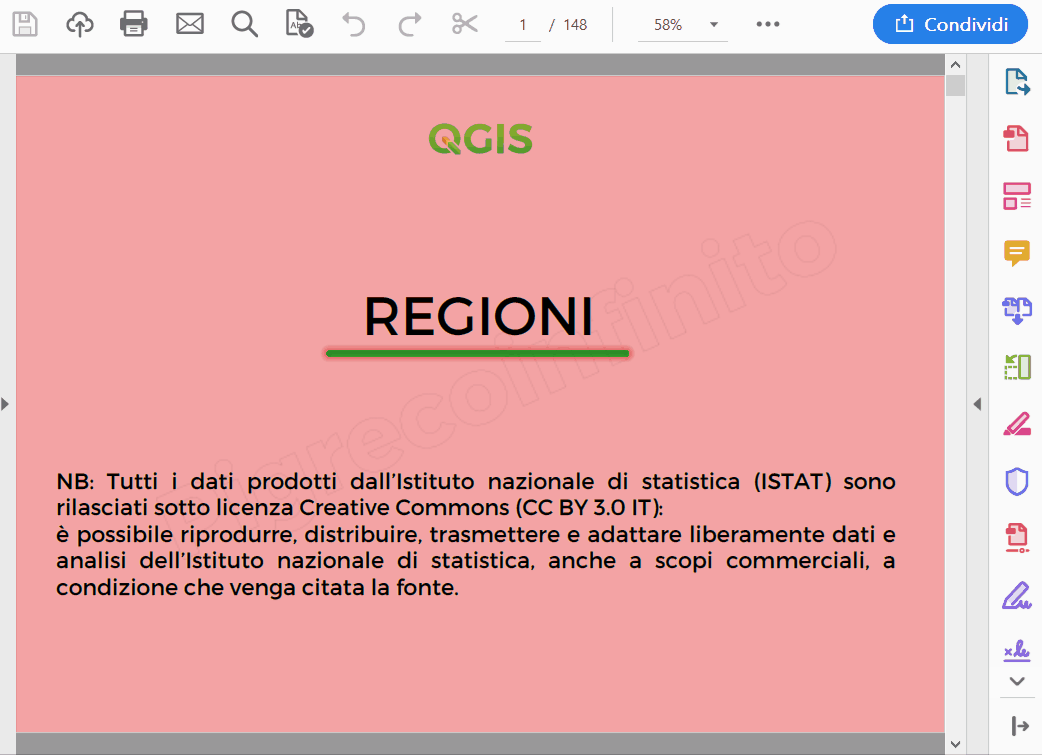

ecco il risultato:

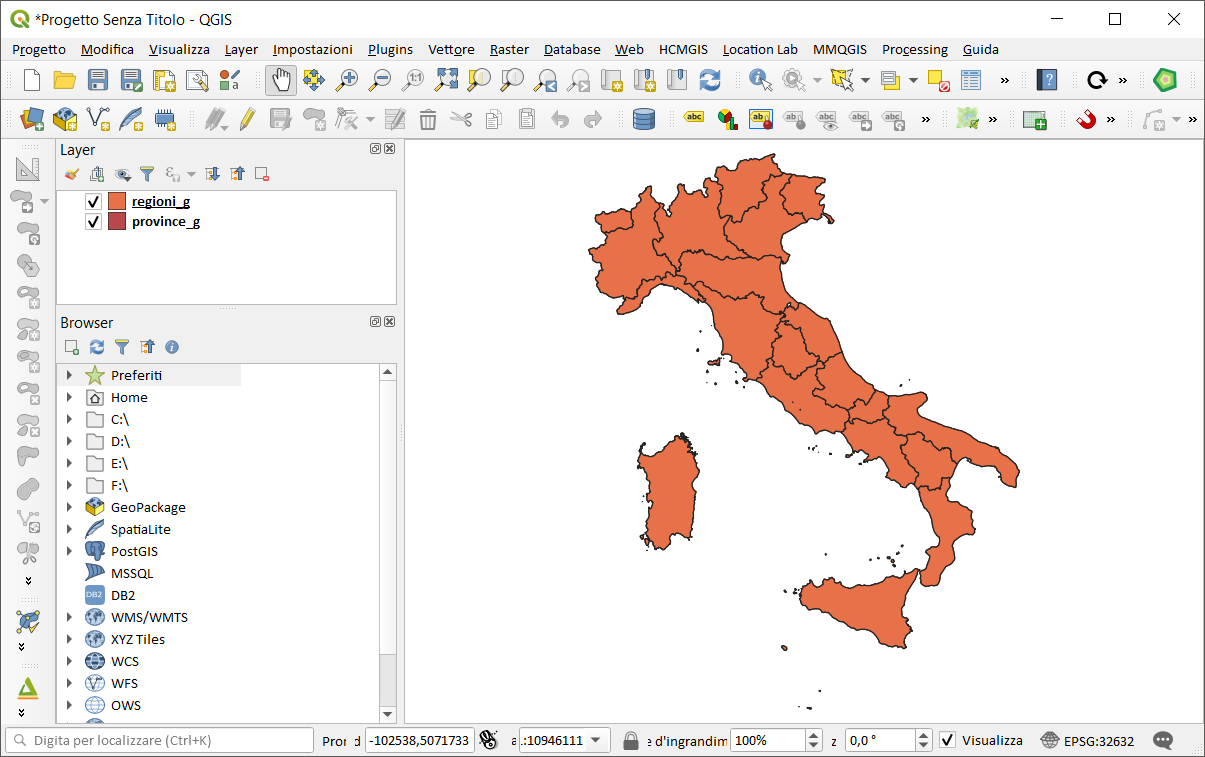

Iniziamo caricando in QGIS due strati: regioni e province ISTAT.

QGIS e strati ISTAT

Prepariamo tutto ciò che ci serve per creare i report:

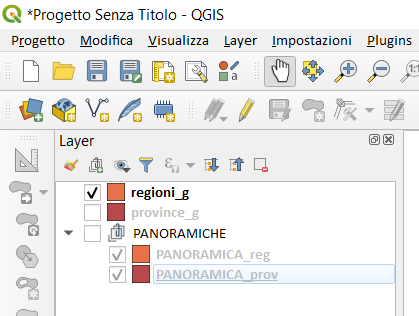

  • duplichiamo il layer regioni due volte perché ci servirà come panoramica per le regioni e per le province;
PANORAMICHE

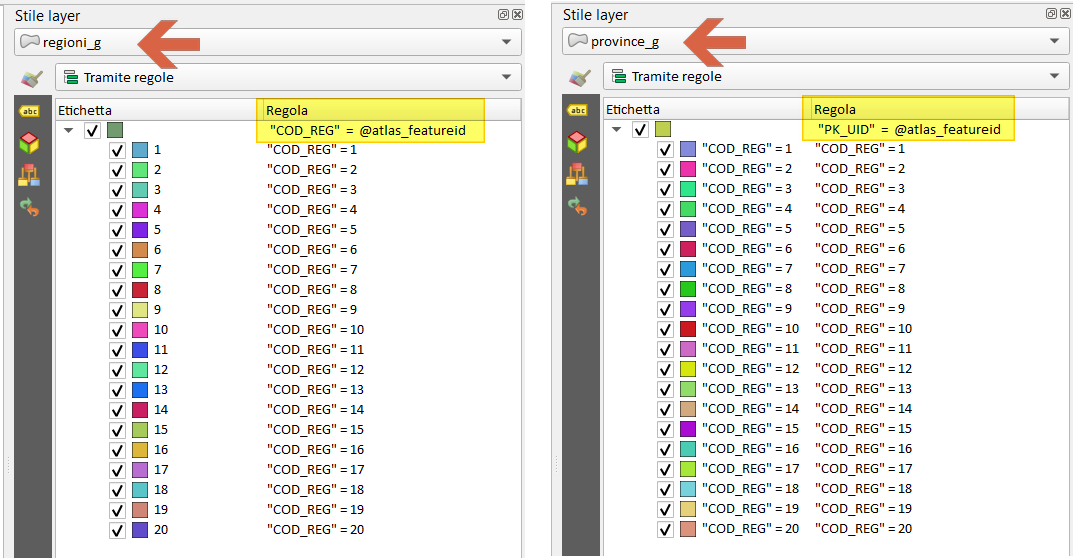

  • tematizziamo i layer usando delle regole: questo permetterà di visualizzare solo l’elemento corrente
TEMATIZZAZIONE TRAMITE REGOLE

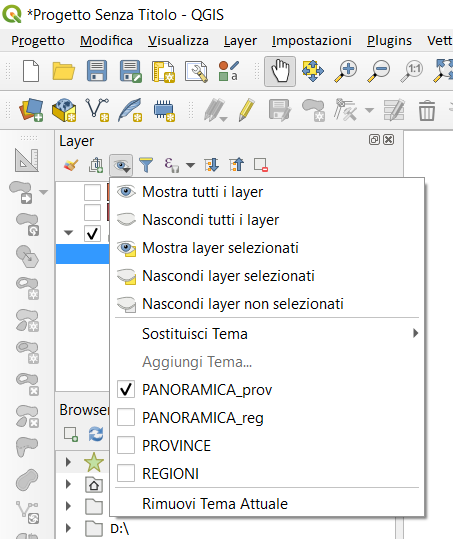

  • creiamo delle viste in modo da visualizzare un layer per volta: questo è molto utile nel compositore di stampe
VISTE
  • creaiamo un report:

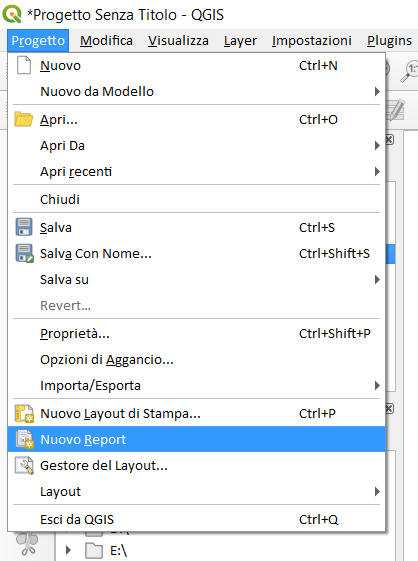

Menu progetto | Nuovo report

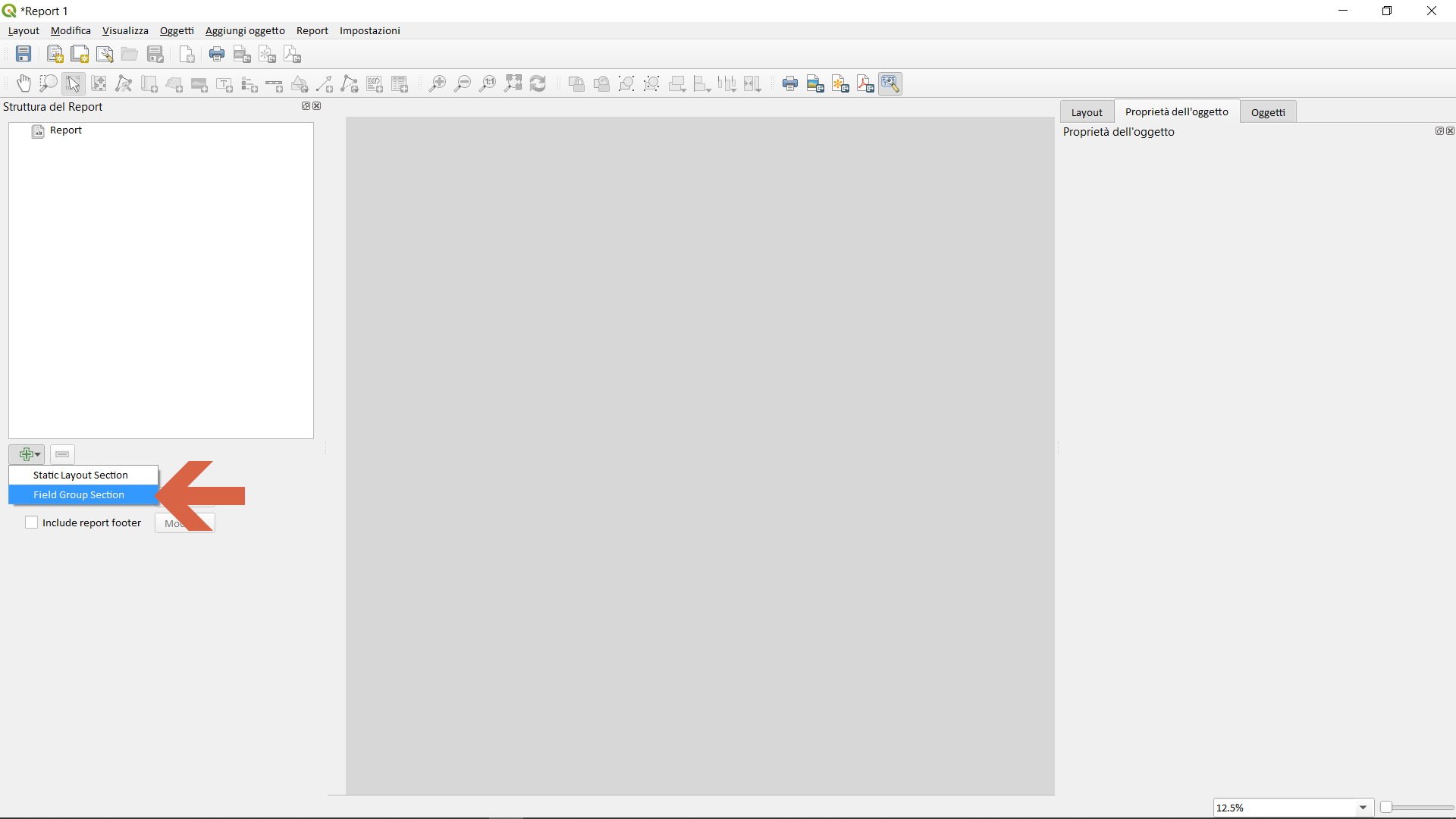

  • aggiungo un gruppo (che sarebbe il primo vettore di copertura)
aggiungo gruppo

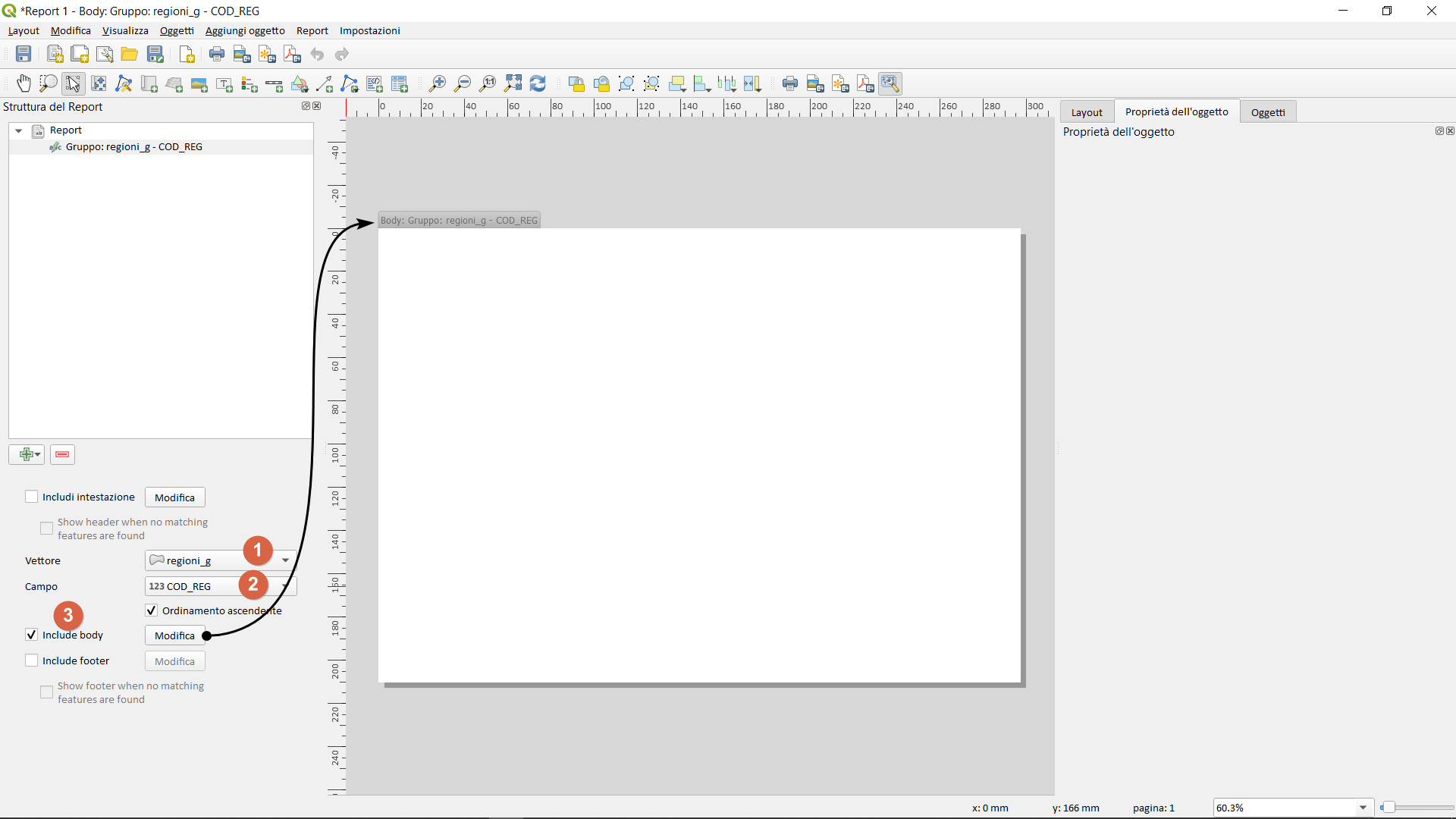

  • seleziono il layer regioni e come campo COD_REG:
aggiungo la mappa

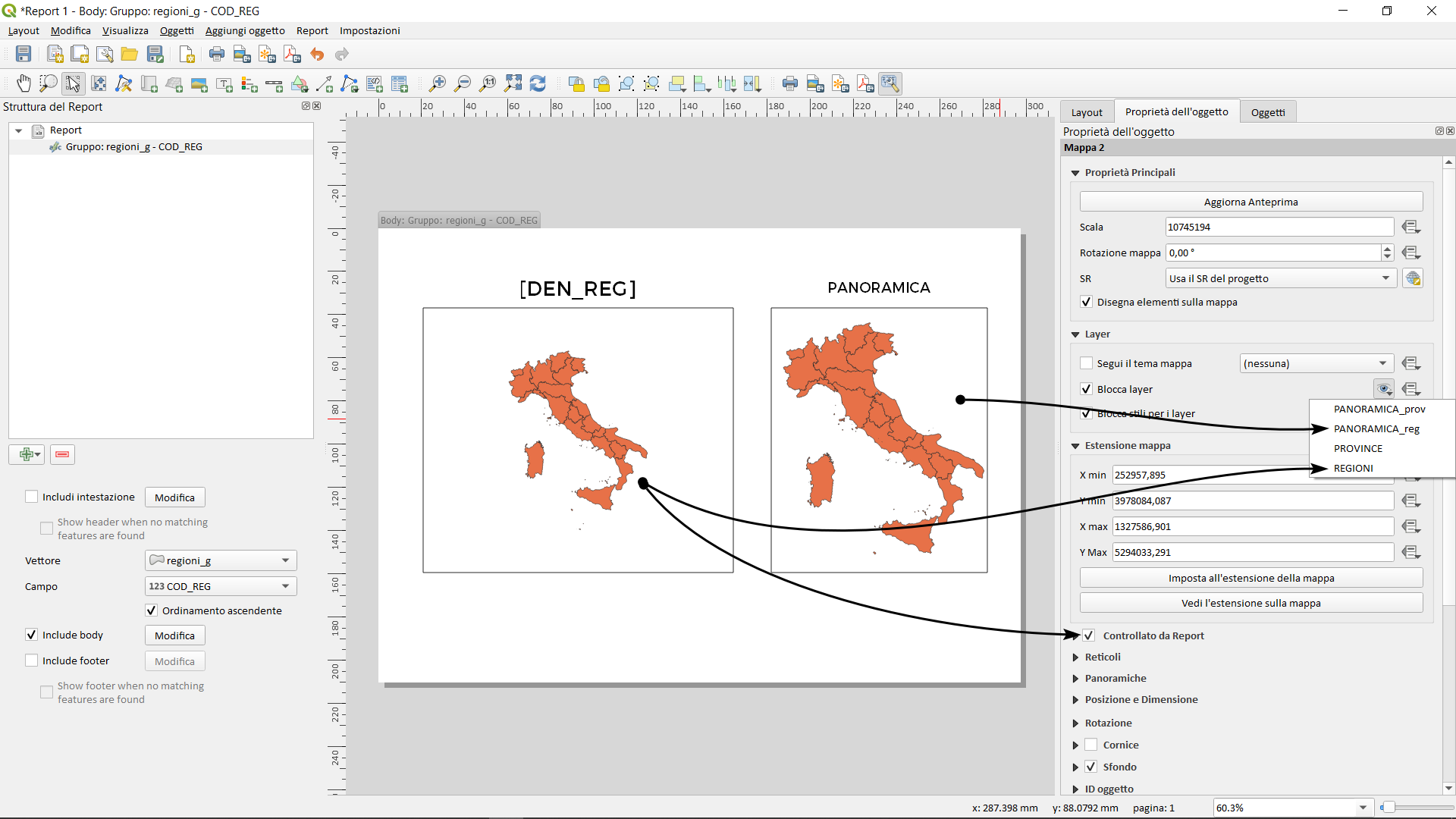

  • aggiungo due riquadri mappa, la prima per le regioni, la seconda come panoramica (settare la panoramica, si procede come sempre):
definisco primo vettore

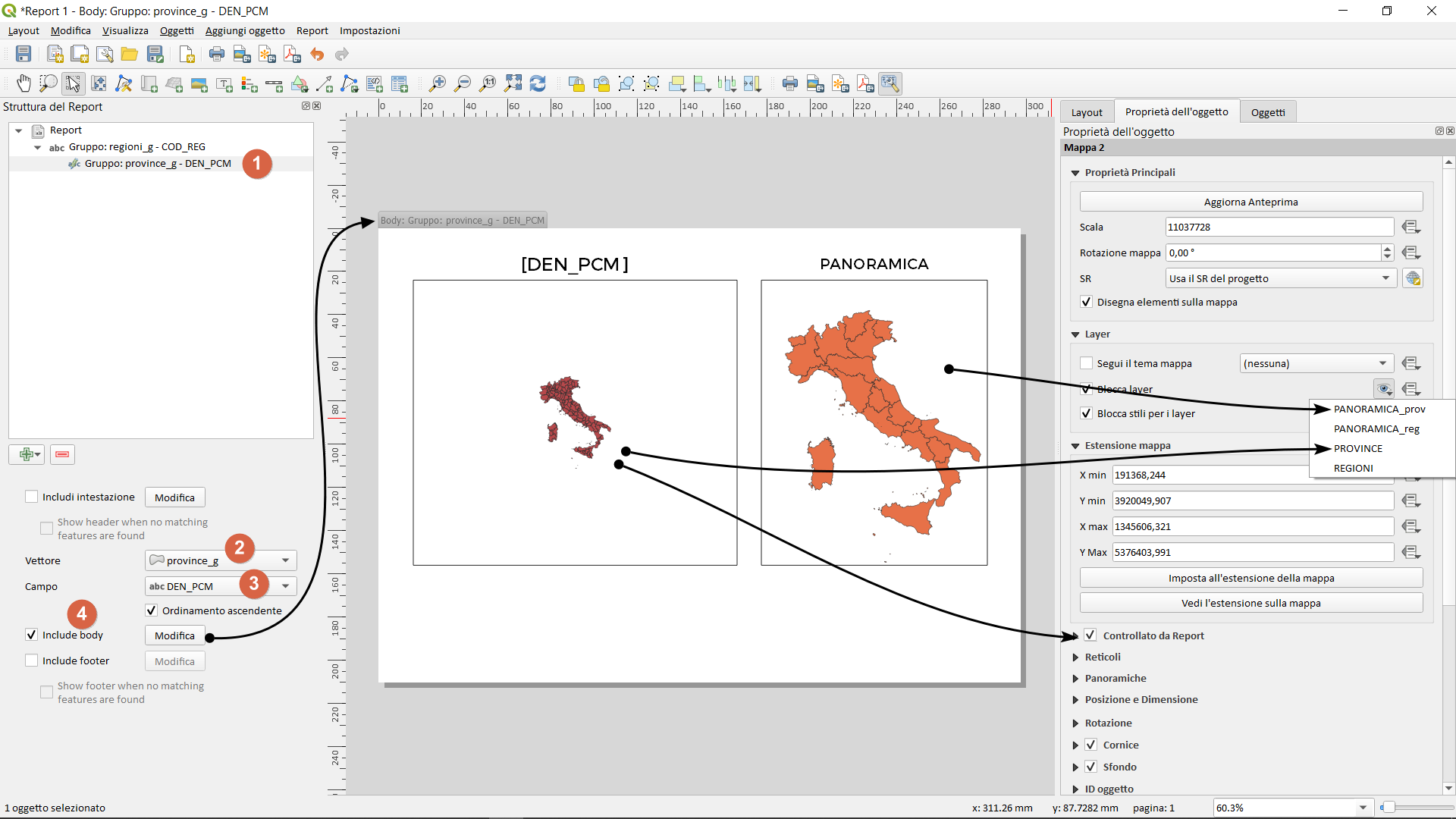

  • aggiungo sotto-gruppo per il layer province (settare il necessario):
definisco secondo vettore
  • prima prova di stampa
esporto in PDF

queste sono le fasi fondamentali da seguire, per maggiori dettagli seguire il video:

video demo – report avanzato

PROGETTO E DATI

EDIT: in questo esempio ho utilizzato un DB spatialite, nel caso di shapefile occorre usare la variabile @atlas_featureid +1 (occorre sommare uno) altrimenti tutti i report sarebbero sfasati di uno in quanto la variabile inizia da zero;

EDIT2: Sempre nel caso degli shapefile ISTAT, il campo COD_PROV non è un vero campo univoco e quindi il report non funzionerebbe; per ovviare occorre creare un nuovo campo (PK_UID tipo integer 9) e popolarlo con la funzione row_number.

EDIT3: una alternativa all’uso della variabile @atlas_featureid è l’uso della variabile @atlas_feature assieme alla funzione attribute

Se l’articolo vi è stato utile mettete un like, grazie!!!

Potete contribuite a mantenere vivo il blog con una piccola donazione: PayPal (messaggio: report QGIS o blog Pigrecoinfinito)
