PROBLEMA

Dato uno strato di linee e uno di punti (quest’ultimo non necessariamente sopra le linee), dividere le linee usando i punti.

Workflow e note:

• Poiché i punti di input NON sono sulle linee, per ottenere il punto più vicino sulla linea (probabilmente su un segmento) occorre usare la funzione st_closetpoint;
• I vertici delle linee di input sono densificati con st_segmentize: questo permetterà in seguito di scattare i punti di input – ora sui segmenti – su un nodo/vertice, la precisione dipende dalle opzioni addensamento;
• Estrai i nodi/vertici delle linee densificate con la funzione ST_DissolvePoints;
• Punti di snap (quelli sovrapposti) sul nodo/vertice più vicino delle linee densificate usando la funzione st_snap;
• Dividi le linee con i punti usando la funzione LinesCutAtNodes:
• Il processo sopra riportato è necessario in quanto i punti possono essere usati per dividere le linee solo se si trovano esattamente sopra un nodo/vertice di linea (LinesCutAtNodes non funzionerà nei punti su un segmento di linea);
• dump geometria utilizzando la VirtualElementary è un nuovo driver per la tabella virtuale introdotto a partire dalla versione 4.2.1 di SpatiaLite.

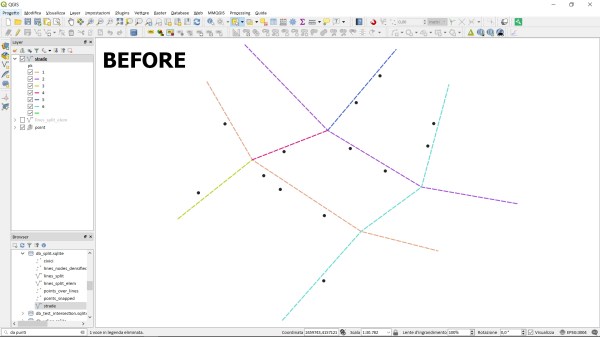

Step1: inserire punti ‘attaccati’ ai segmenti di linea (calamita)

CREATE TABLE points_over_lines
AS SELECT a.id,ST_ClosestPoint(ST_Union(b.geom), a.geom) AS geom
FROM civici a, strade b
GROUP BY a.geom,a.id;

SELECT RecoverGeometryColumn('points_over_lines','geom',3004,'POINT','XY');

Step2: densificare i vertici delle linee ed estrarre i nodi/vertici come unica geometria multipoint

CREATE TABLE lines_nodes_densified AS
SELECT pk AS id, ST_Union(ST_DissolvePoints(st_segmentize(geom,1))) AS geom
FROM strade;

SELECT RecoverGeometryColumn('lines_nodes_densified','geom',3004,'MULTIPOINT','XY');

Step3: snap point su linee nodi/vertici

CREATE TABLE points_snapped AS
SELECT b.id, ST_snap(ST_Union(b.geom),a.geom, ST_Distance(a.geom,b.geom)*1.01) AS geom
FROM lines_nodes_densified a, points_over_lines b
GROUP BY a.geom, b.geom, b.id;

SELECT RecoverGeometryColumn('points_snapped','geom',3004,'POINT','XY');

Step4: dividere le linee

CREATE TABLE lines_split AS
SELECT a.id, ST_LinesCutAtNodes(st_segmentize(a.geom,1),ST_Union(b.geom)) AS geom
FROM strade a, points_snapped b
GROUP BY a.id,a.geom;

SELECT RecoverGeometryColumn('lines_split','geom',3004,'MULTILINESTRING','XY');

Step5: dump geometrie – tabella con geometria finale

create table lines_split_dump as
SELECT t.id as multi_id, e.item_no,e.geometry
FROM lines_split AS t
JOIN ElementaryGeometries AS e ON (e.f_table_name = 'lines_split' AND e.origin_rowid = t.id);

SELECT RecoverGeometryColumn('lines_split_dump','geometry',3004,'LINESTRING','XY');

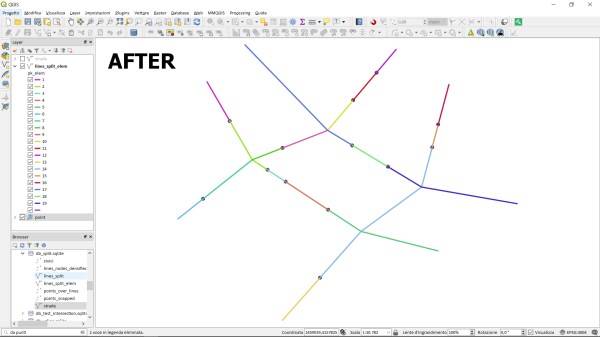

  NB: il risultato della divisione è TOPOLOGICAMENTE corretto!!!

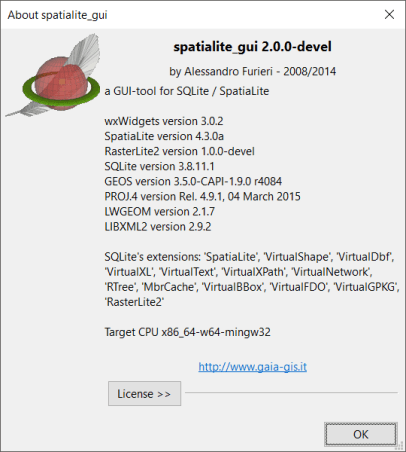

Versione di Spatialite utilizzata:
