Plugin DataPlotly: come usare i colori della legenda

Pubblicato il da Totò

Ormai tutti conosciamo il famoso plugin per QGIS che permette di creare bei grafici (interattivi), non solo nella map canvas, ma anche nel compositore di stampe e atlas. Tra le mille opzioni, del plugin DataPlotly, vi è quella di associare dei colori ai grafici: ma se i colori li volessimo prendere dalla legenda (categorizzazione)? non è semplice né immediato, in questo blog post vedremo come rendere il tutto facilissimo.

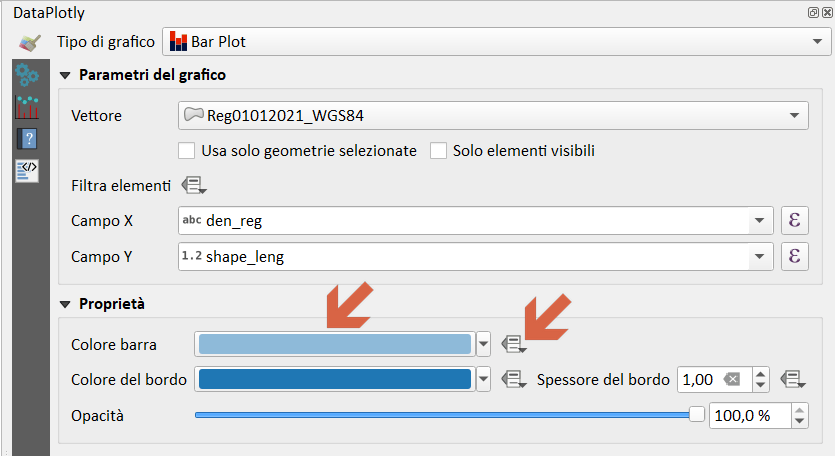

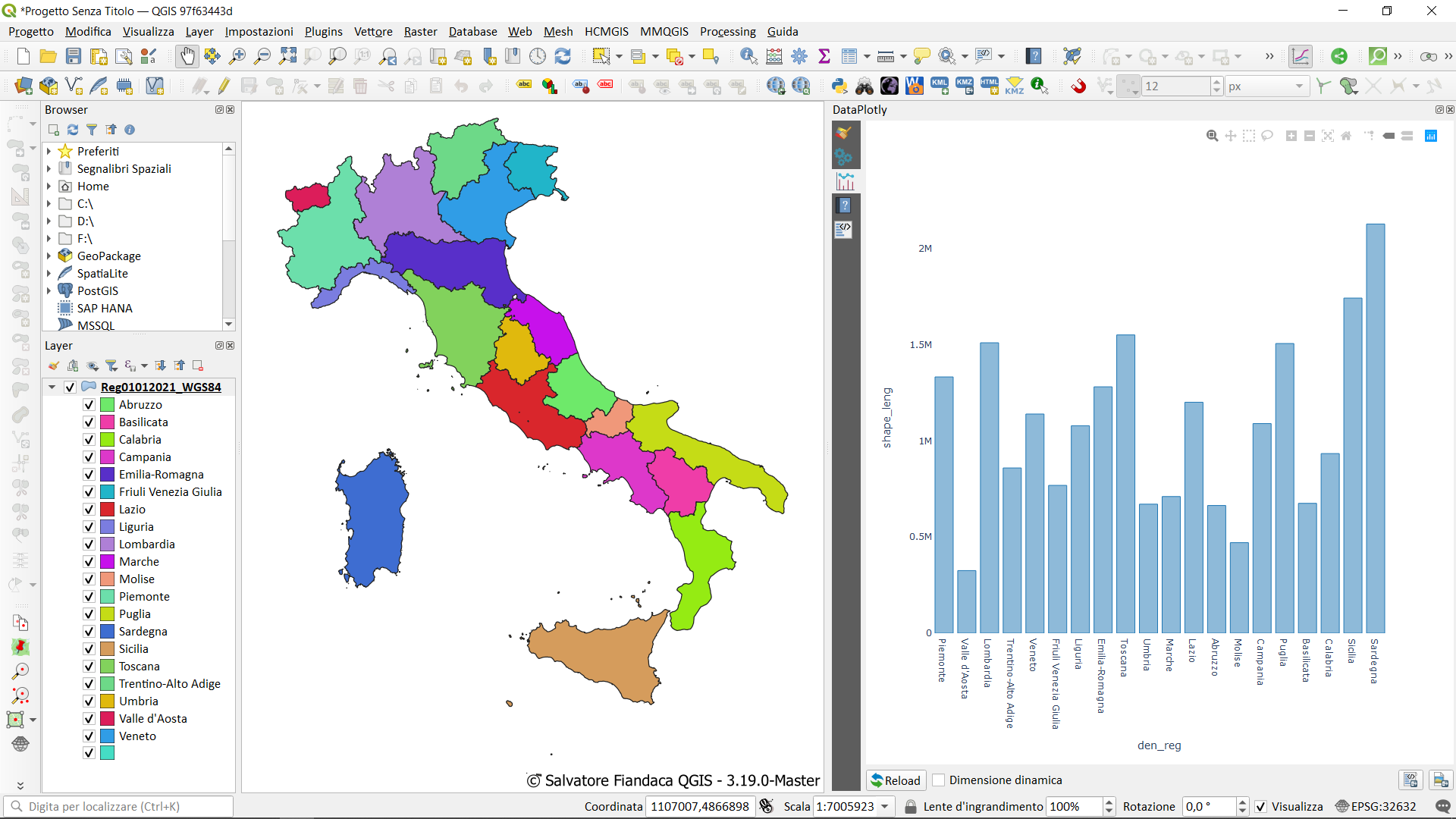

Come si vede dallo screenshot di sopra, il grafico Bar Plot ha un unico colore e per modificarlo occorre agire in questa sezione:

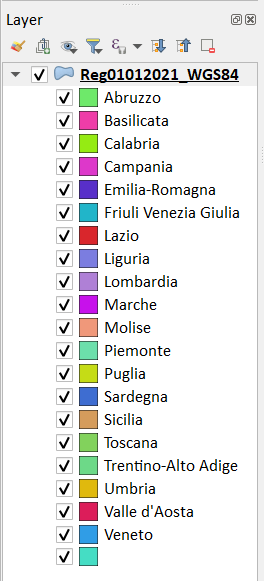

ma non permette (nella versione 3.7, forse in futuro sì) di poter scegliere i colori della relativa legenda:

per ovviare a questa lacuna, ho chiesto a un caro amico (Giulio Fattori aka Korto19) di creare una funzione personalizzata (da usare nel field calc) che peschi i valori RGBA della legenda (caso categorizzato) in modo automatico, qui sotto la funzione:

from qgis.gui import *
from qgis.utils import iface
@qgsfunction(args='auto', group='Custom')
def get_catg_color(value, feature, parent):
"""
Restituisce il colore RGBA dell'elemento categorizzato:
il campo in input e' quello utilizzato per la categorizzazione
Per i campi della categorizzazione numerici formattatarli opportunamente e
utilizzare la stessa espressione per catturarne il colore
Returns the RGBA color of the categorized element:
the input field is the one used for categorization
For numeric categorization fields, format them appropriately and
use the same expression to get its color
<h2>Example usage:</h2>
<ul>
<li>get_color("Area") -> '228,52,199,255'</li>
<li>get_color(to_string(format_number("Area",2))) -> '228,52,199,255'</li>
</ul>
"""
layer = iface.activeLayer()
renderer = layer.renderer()
if layer.renderer().type() == "categorizedSymbol":
campo = renderer.legendClassificationAttribute()
for cat in renderer.categories():
if str(value) == cat.value():
colorato = cat.symbol().symbolLayer(0).properties()['color']
break
return colorato
view raw Get_cat_color.py hosted with ❤ by GitHub

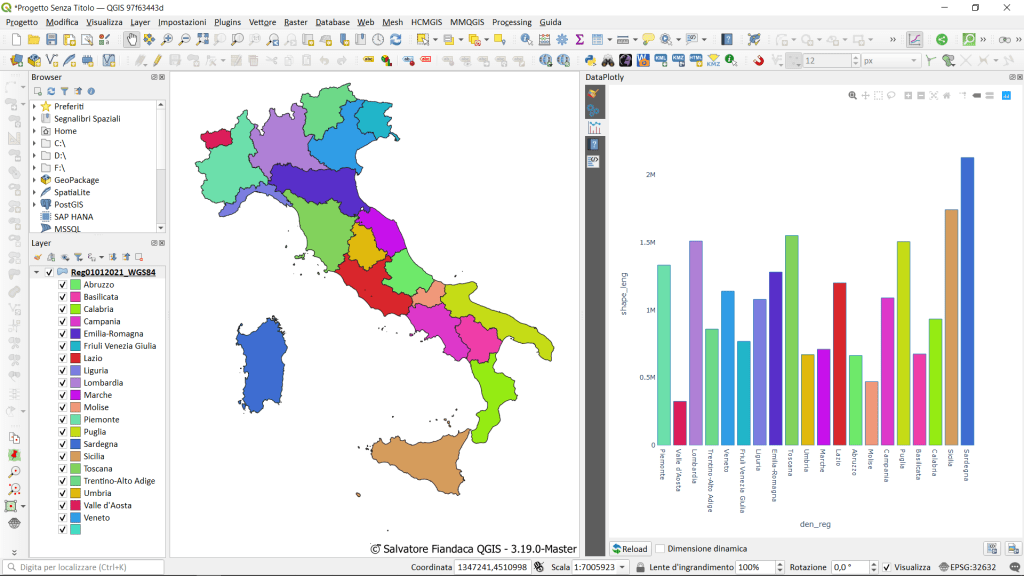

ecco il risultato:

ogni barra ha lo stesso colore della legenda.

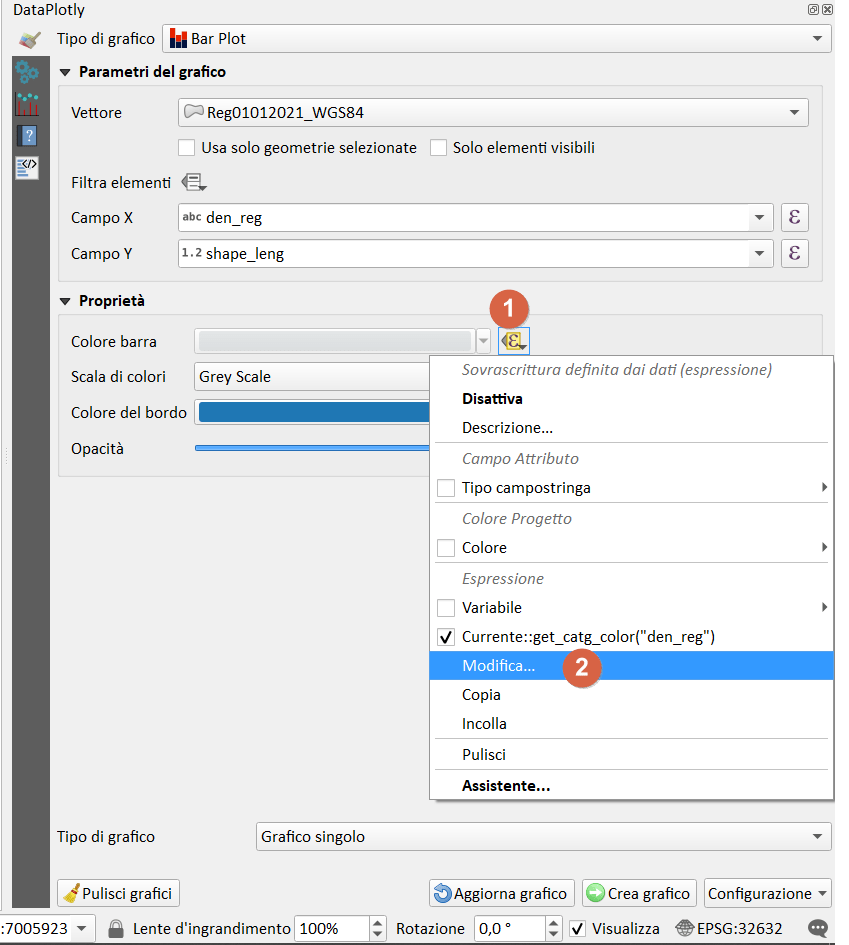

basta usare la funzione personalizzata get_catg_color() e come argomento il campo con cui abbiamo categorizzato.

NOTE FINALI: Una modifica di colore verrà renderizzata in automatico, quindi i colori dei grafici saranno sempre allineati ai colori della legenda. (spettacolare 💥💥💥).

RINGRAZIAMENTI

RIFERIMENTI

Se il blog post vi è piaciuto cliccate su ‘Mi piace’, grazie!!!
if you liked the blog post click on ‘Like’, thank you !!!

SE IL POST VI È STATO UTILE CONTRIBUITE A MANTENERLO AGGIORNATO PAYPAL
