In questo breve blog post vedremo come realizzare delle etichette che si ispirano ai fumetti, con nuvoletta e linea di richiamo.
L’idea mi è stata suggerita da un utente di questo blog, Alberto Grava (grazie mille) e a fine post metterò una sua soluzione usando solo le espressioni di QGIS.

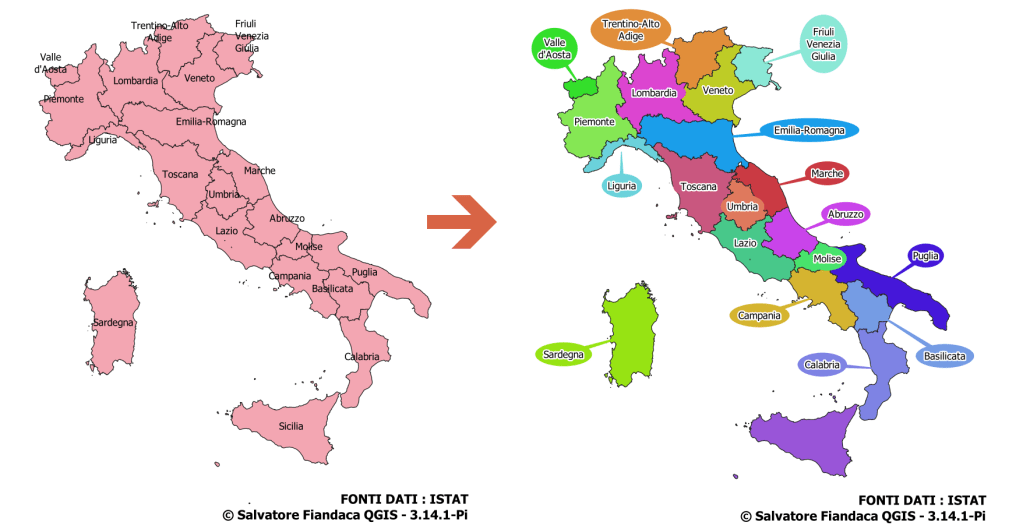

Nello screenshot di sopra ho semplicemente tematizzato tramite categorie e usato gli stessi colori per la nuvoletta tramite la variabile @symbol_color.

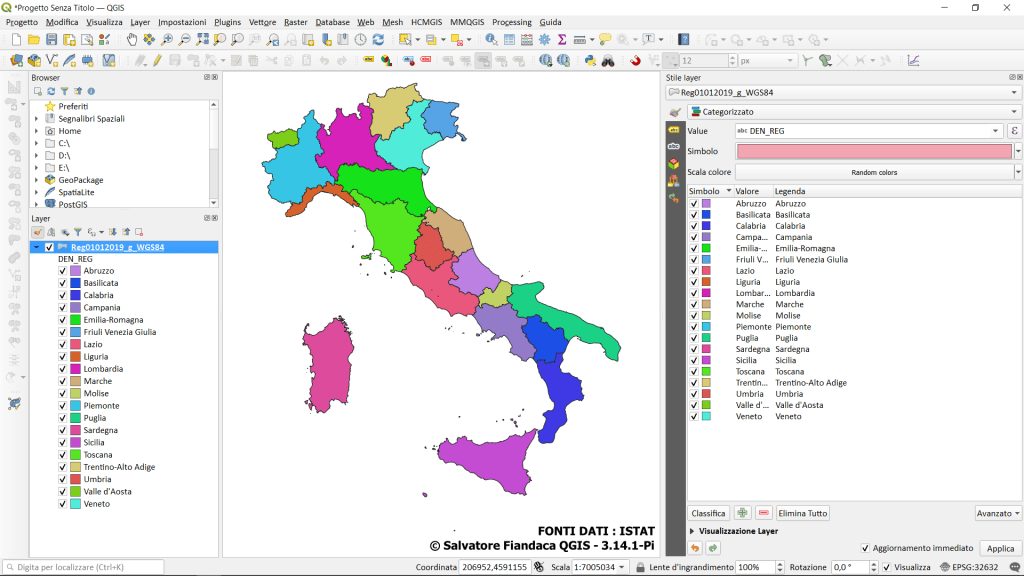

Step 1 : categorizzo
per categorizzare utilizzo l’attributo DEN_REG.
Step 2 : etichetto
per etichettare utilizzo l’attributo DEN_REG.

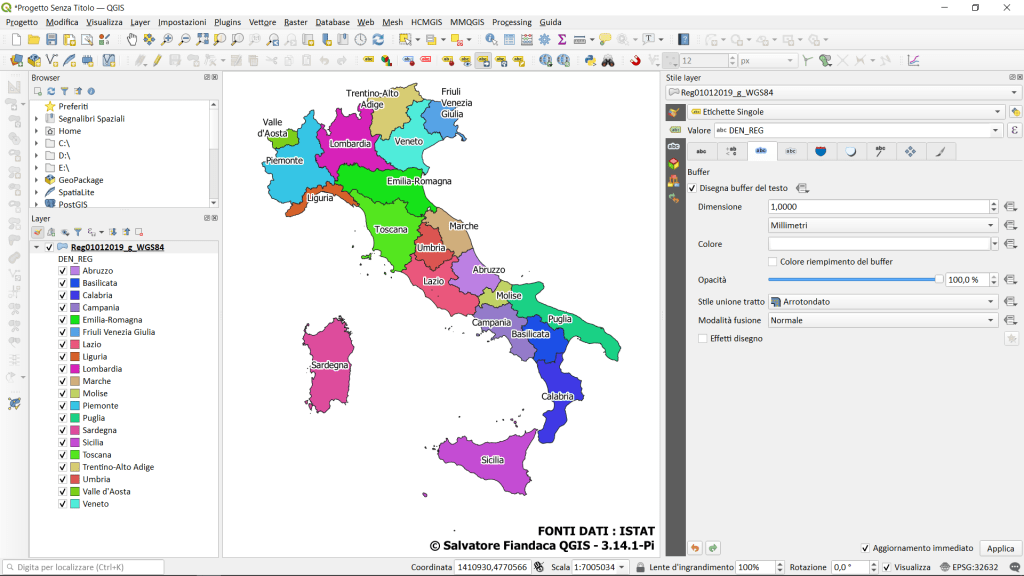

Step 3 : sfondo all’etichetta
usando la variabile @symbol_color.

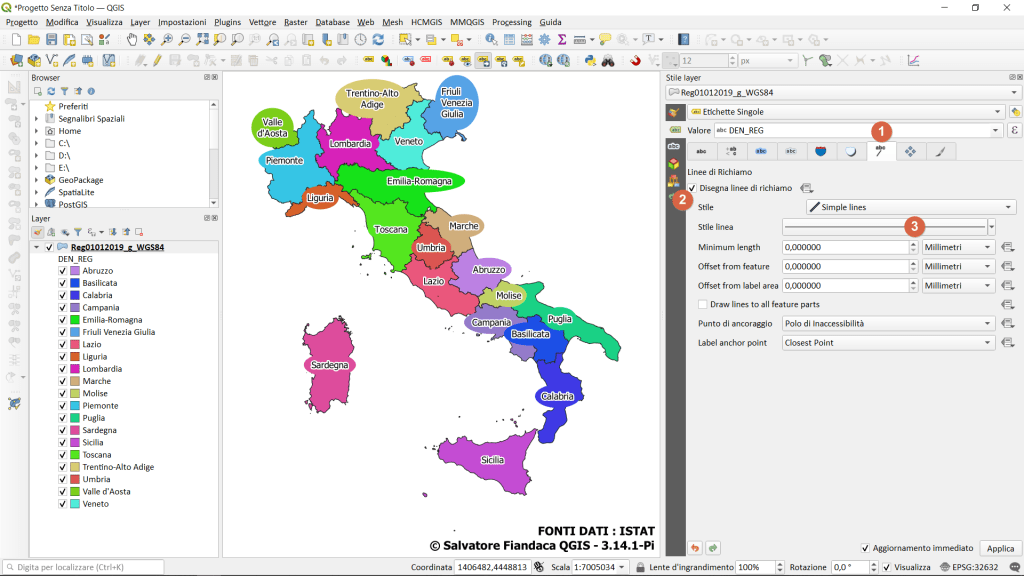

Step 4 : linee di richiamo

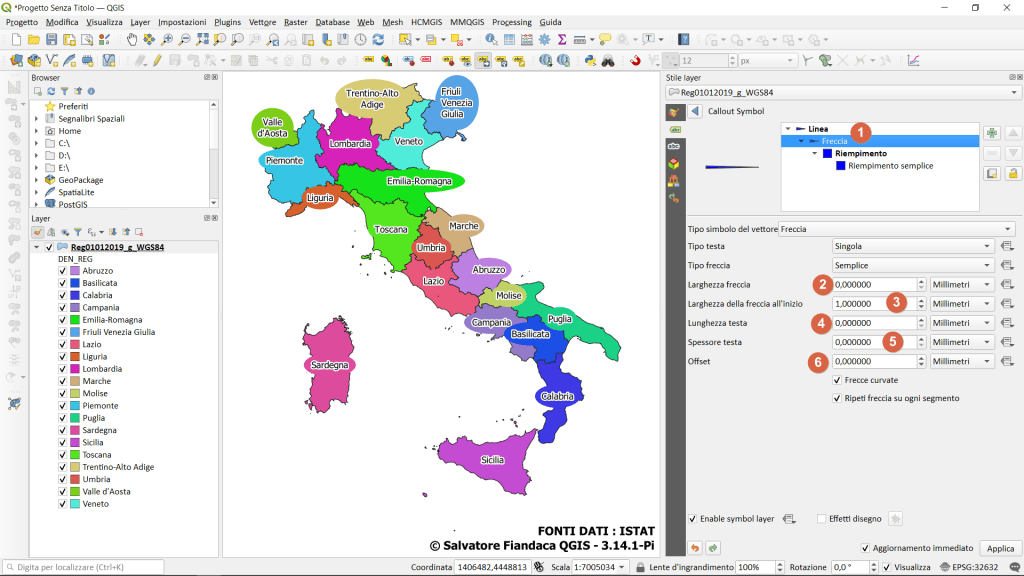

come linea di richiamo utilizzo la freccia modificata.
Infine, per spostare la posizione delle etichette, basta selezionare lo strumento Muovi della barra delle etichette e selezionare un campo Univoco della tabella attributi (necessario per i dati ausiliari).

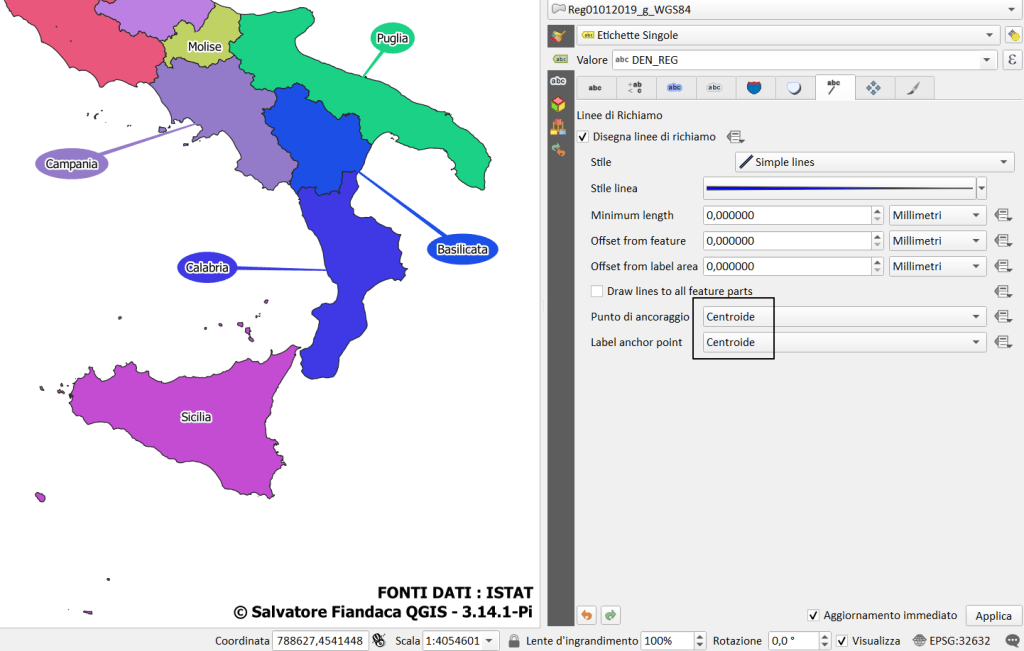

inoltre è possibile ‘giocare con i punti di ancoraggio:
Usando solo le espressioni nel Geometry Generator:
CASE
WHEN with_variable('orientation', degrees(azimuth(centroid($geometry), make_point( "auxiliary_storage_labeling_positionx" ,
"auxiliary_storage_labeling_positiony" ))), (@orientation >= 0 and @orientation < 45) or (@orientation >=315))
THEN
make_triangle( centroid($geometry), make_point( "auxiliary_storage_labeling_positionx" - (@map_scale * 2/1500) ,
"auxiliary_storage_labeling_positiony" ),
make_point( "auxiliary_storage_labeling_positionx" + (@map_scale * 2/1500) ,
"auxiliary_storage_labeling_positiony")
)
WHEN with_variable('orientation', degrees(azimuth(centroid($geometry), make_point( "auxiliary_storage_labeling_positionx" ,
"auxiliary_storage_labeling_positiony" ))), @orientation >= 45 and @orientation < 135)
THEN
make_triangle( centroid($geometry), make_point( "auxiliary_storage_labeling_positionx" ,
"auxiliary_storage_labeling_positiony" - (@map_scale * 1/1500) ),
make_point( "auxiliary_storage_labeling_positionx" ,
"auxiliary_storage_labeling_positiony" + (@map_scale * 1/1500))
)
WHEN with_variable('orientation', degrees(azimuth(centroid($geometry), make_point( "auxiliary_storage_labeling_positionx" ,
"auxiliary_storage_labeling_positiony" ))), @orientation >= 135 and @orientation < 225)
THEN
make_triangle( centroid($geometry), make_point( "auxiliary_storage_labeling_positionx" - (@map_scale * 2/1500),
"auxiliary_storage_labeling_positiony" ),
make_point( "auxiliary_storage_labeling_positionx" + (@map_scale * 2/1500) ,
"auxiliary_storage_labeling_positiony")
)
WHEN with_variable('orientation', degrees(azimuth(centroid($geometry), make_point( "auxiliary_storage_labeling_positionx" ,
"auxiliary_storage_labeling_positiony" ))), @orientation >= 225 and @orientation < 315)
THEN
make_triangle( centroid($geometry), make_point( "auxiliary_storage_labeling_positionx" ,
"auxiliary_storage_labeling_positiony" - (@map_scale * 1/1500) ),
make_point( "auxiliary_storage_labeling_positionx",
"auxiliary_storage_labeling_positiony" + (@map_scale * 1/1500))
)
END
crea solo la linea di richiamo.
Ringraziamenti:
- Alberto Grava
- Amedeo Fadini
Riferimenti
- QGIS : https://qgis.org/it/site/
- QGIS.it : http://qgis.it/
Se il blog post vi è piaciuto cliccate su ‘Mi piace’, grazie!!!
if you liked the blog post click on ‘Like’, thank you !!!
