Nella nuova QGIS 2.14 LTR ESSEN rilasciata il 26/02/2016 ci sono oltre 60 nuove caratteristiche, oggi vedremo quelle legate alla creazione di uno shapefile 3D.

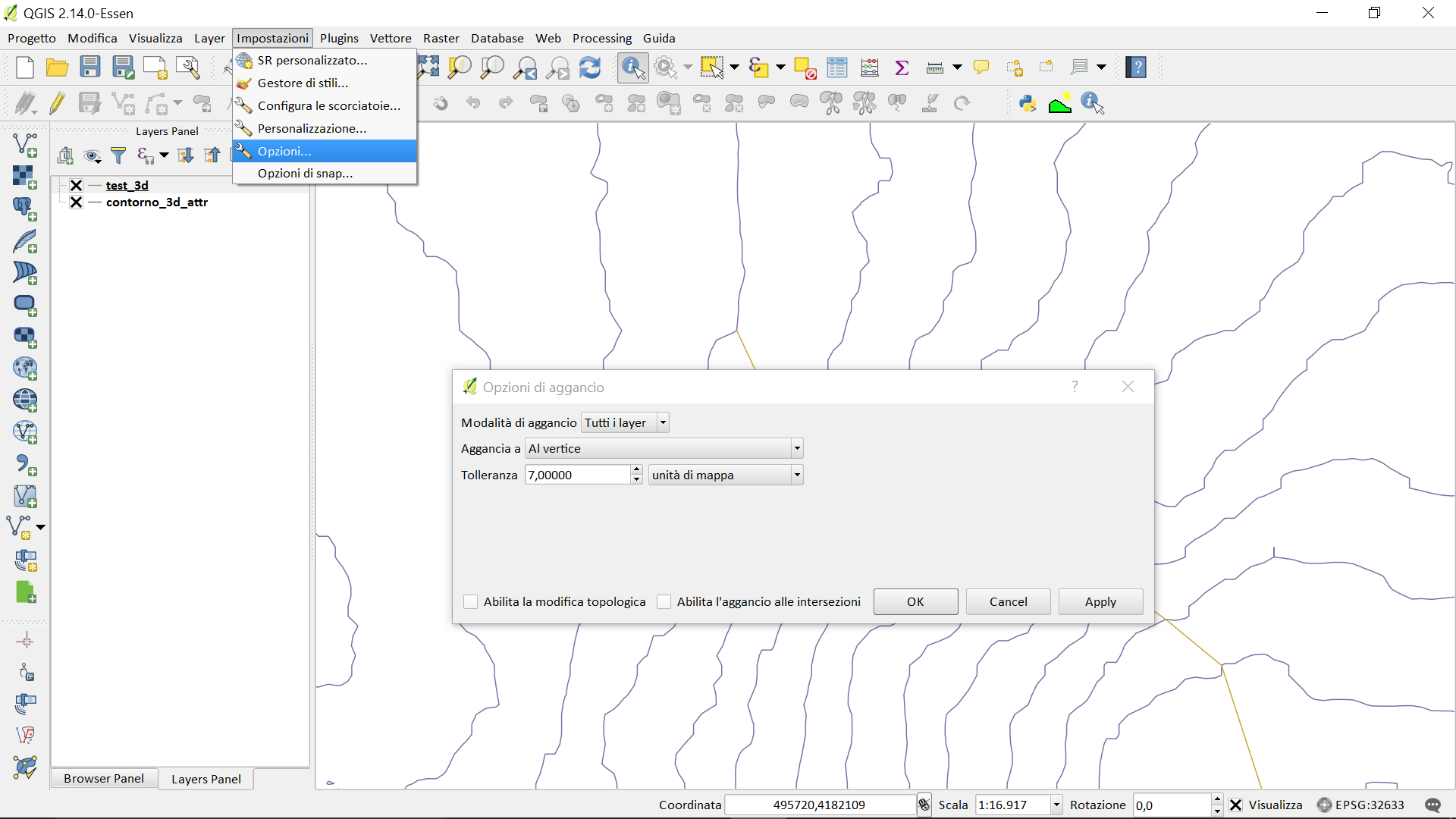

Una caratteristica importante e non ben evidenziata è la possibilità di editare uno shapefile 3D utilizzando gli SNAP:

per poter far ciò occorre aver caricato uno shapefile 3D a cui far agganciare l’editing del nuovo shape.

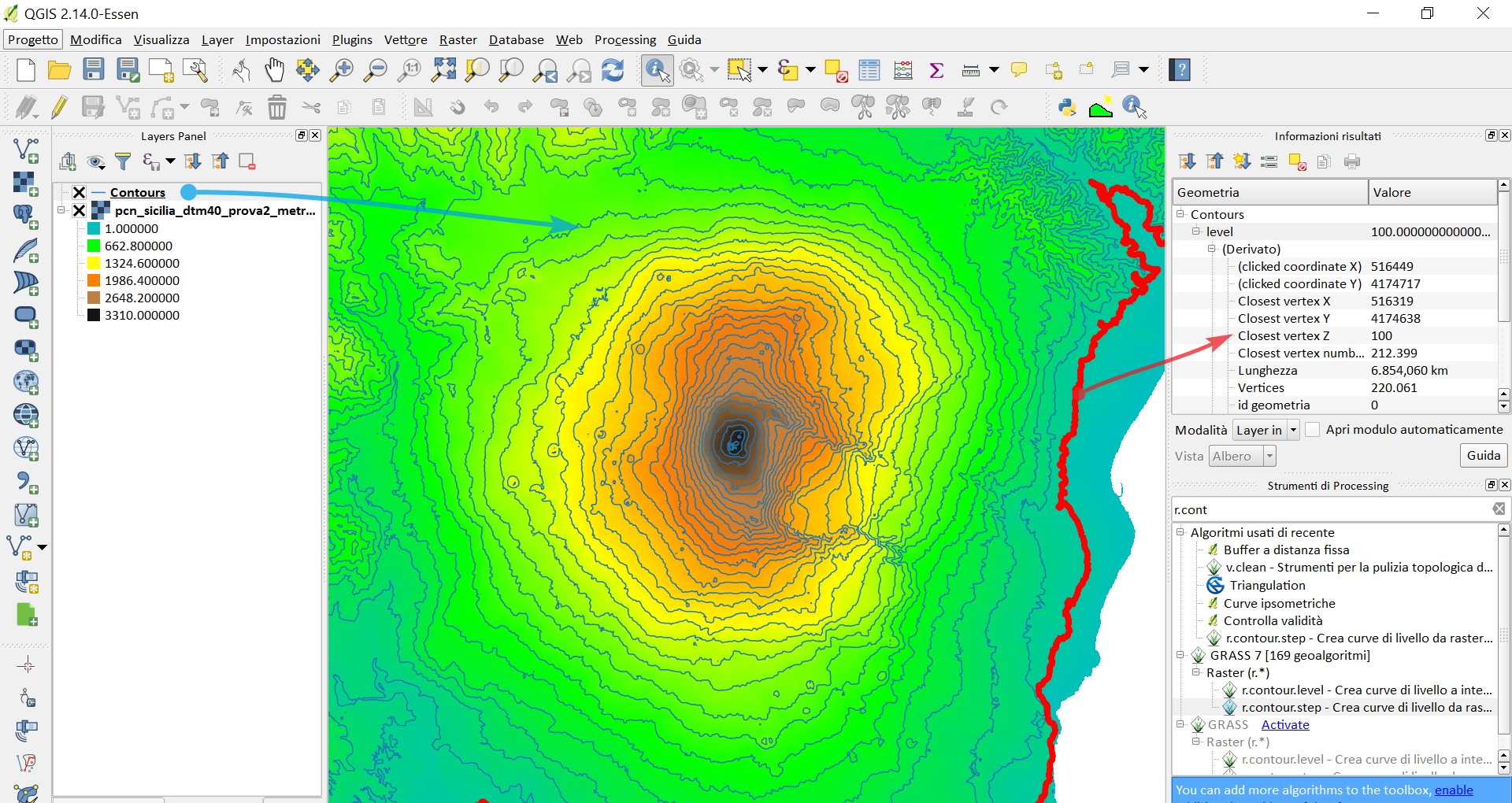

Per creare rapidamente uno shapefile 3D carico un DTM (quello della Sicilia 40 m/px) e attraverso il processing lancio il comando GRASS r.contour.step che ci permette di creare le curve di livello direttamente in 3D:

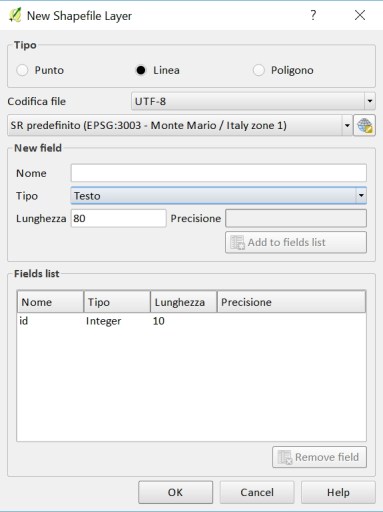

creo un nuovo shapefile linea, test_1:

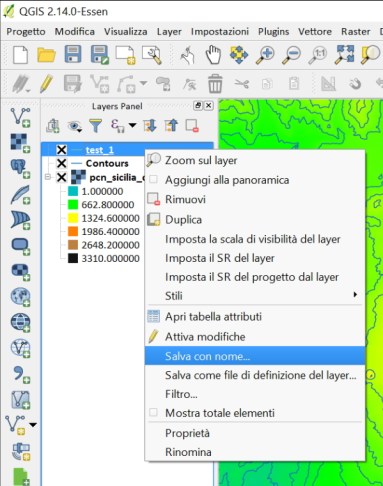

e poi lo ‘salvo con nome‘, test_3D_1:

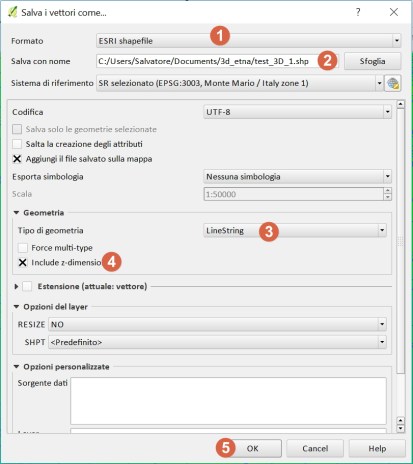

e utilizzo la nuova caratteristica introdotta nella QGIS 2.14, geometria:

questo nuovo shapefile è predisposto per la terza dimensione (z- dimension -4), attiviamo la modifica  e configuriamo gli snap (come visto sopra) ed iniziamo a tracciare una linea:

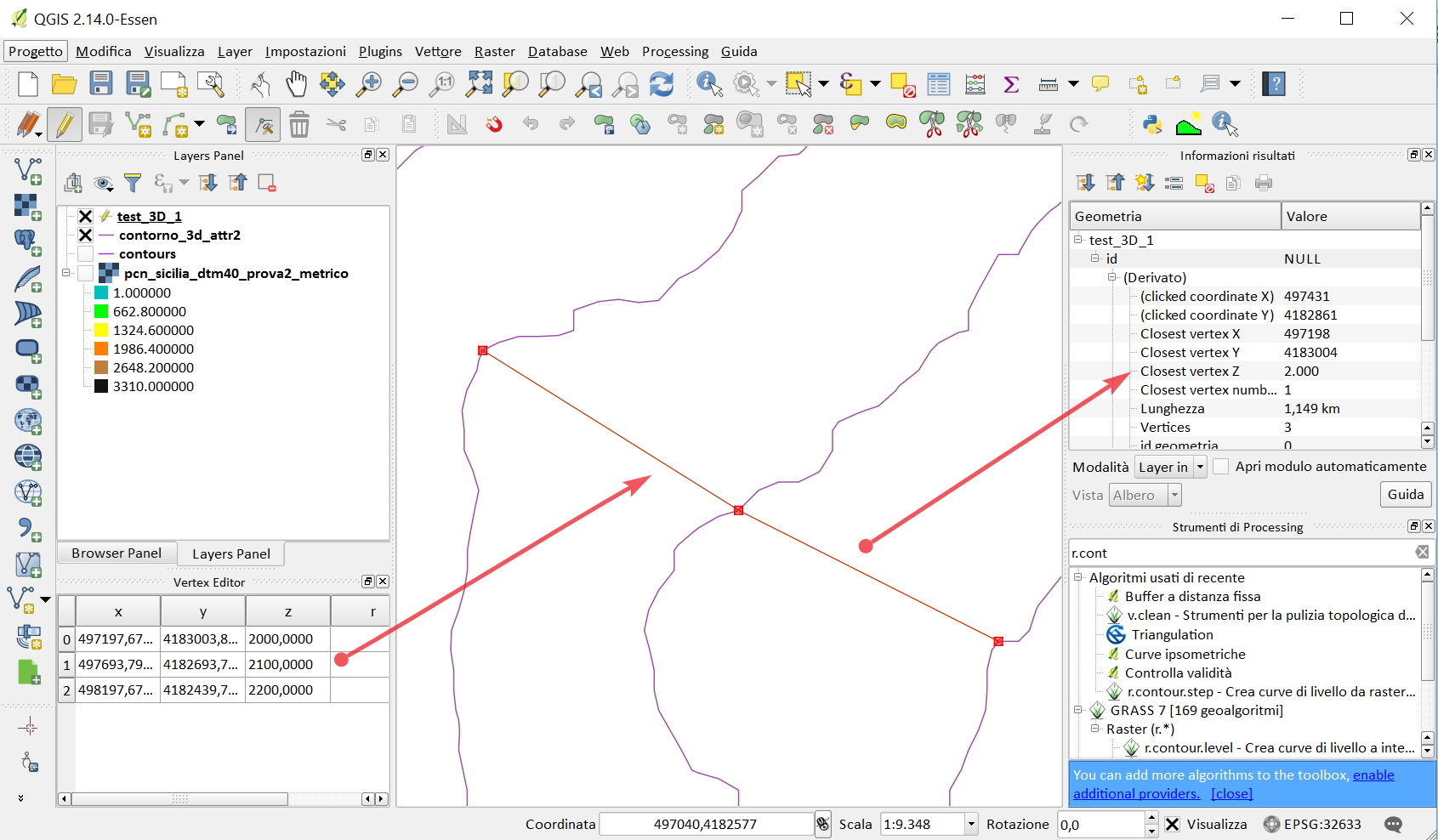

è possibile constatare, sia dal Vertix editor sia dalla info, che i vertici della linea hanno le tre coordinate. 🙂

Video:

Buon divertimento.
